HEIDENHAIN CNC PILOT 640

269

4.5 Cicli di tr

oncat

u

ra

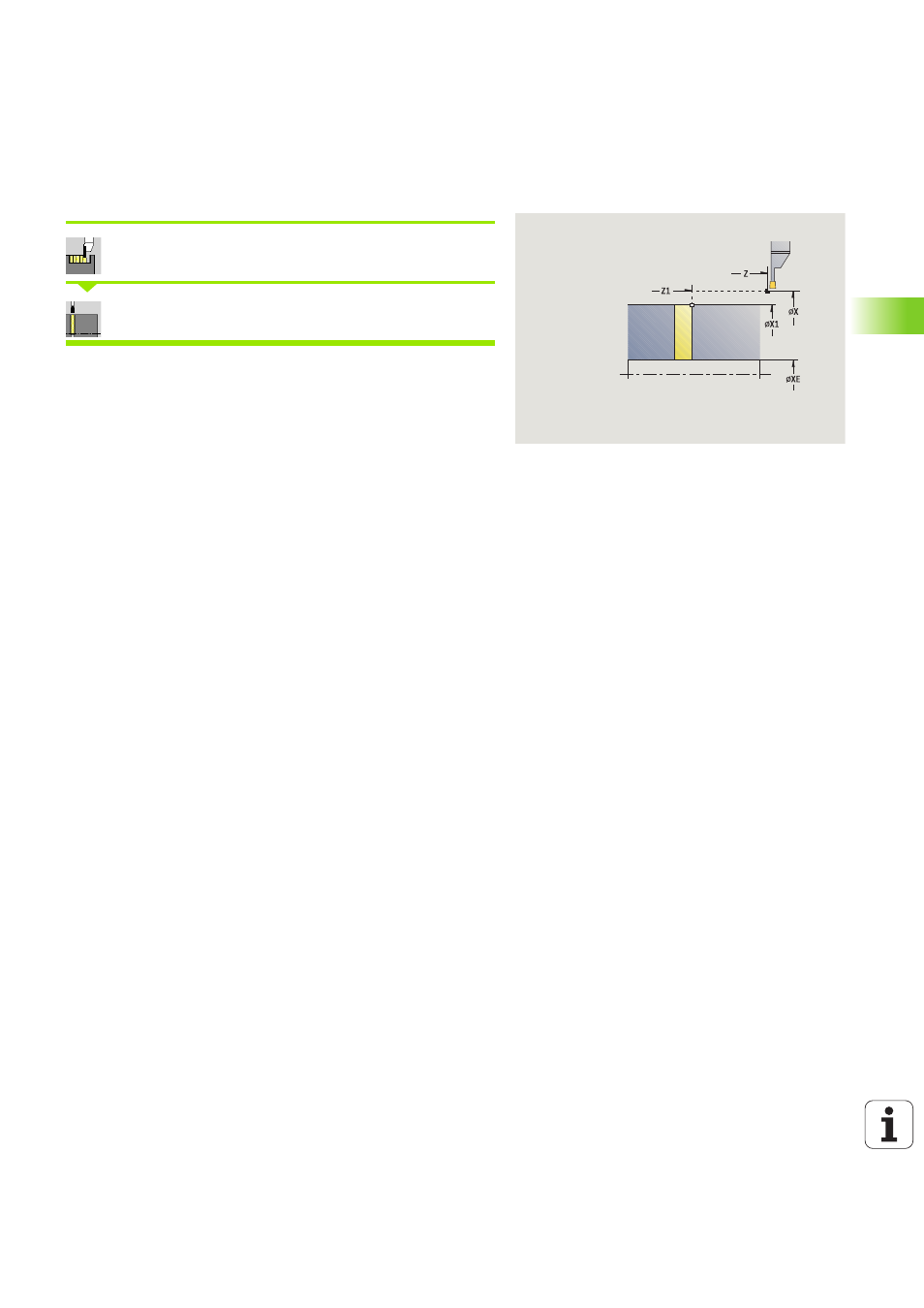

Scanalatura

Selezionare Cicli di troncatura

Selezionare Scanalatura

Il ciclo esegue una scanalatura sul pezzo tornito. A scelta può essere

eseguito uno smusso o un raccordo sul diametro esterno.

Parametri ciclo
X, Z

Punto di partenza

X1, Z1

Spigolo profilo

I

Diametro riduzione avanzamento

B

Smusso/Arrotondamento

B\>0: raggio arrotondamento

B<0: larghezza smusso

E

Avanzamento ridotto

D

Numero di giri massimo

K

Distanza di ritorno dopo scanalatura: sollevamento

utensile lateralmente dalla superficie piana prima del

percorso di ritorno

SD

Limitazione numero di giri dal diametro I

U

Diametro a partire dal quale si attiva la pinza portapezzo

(funzione correlata alla macchina)

G47

Distanza di sicurezza (vedere pagina 142)

G14

Punto cambio utensile (vedere pagina 142)

T

Numero posto torretta

ID

Numero ID utensile

S

Numero di giri/Velocità di taglio

F

Avanzamento al giro

MT

M verso T: funzione M che viene eseguita dopo la

chiamata utensile T.
