Sagoma circolare superficie frontale
La Quota di riferimento ZR può essere determinata con la funzione
"Selezione piano di riferimento" (vedere pagina 429).
ICP genera:
 l'identificativo di sezione FACE_C con il parametro Quota di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
 una G308 con i parametri Nome profilo e Profondità di fresatura o di
foratura (–1*BT),
 una G402 con i parametri della sagoma,
 la funzione G e i parametri della figura/del foro,
 una G309.
Dati di riferimento superficie frontale
ID
Nome profilo
PT Profondità di fresatura
ZR Quota di riferimento

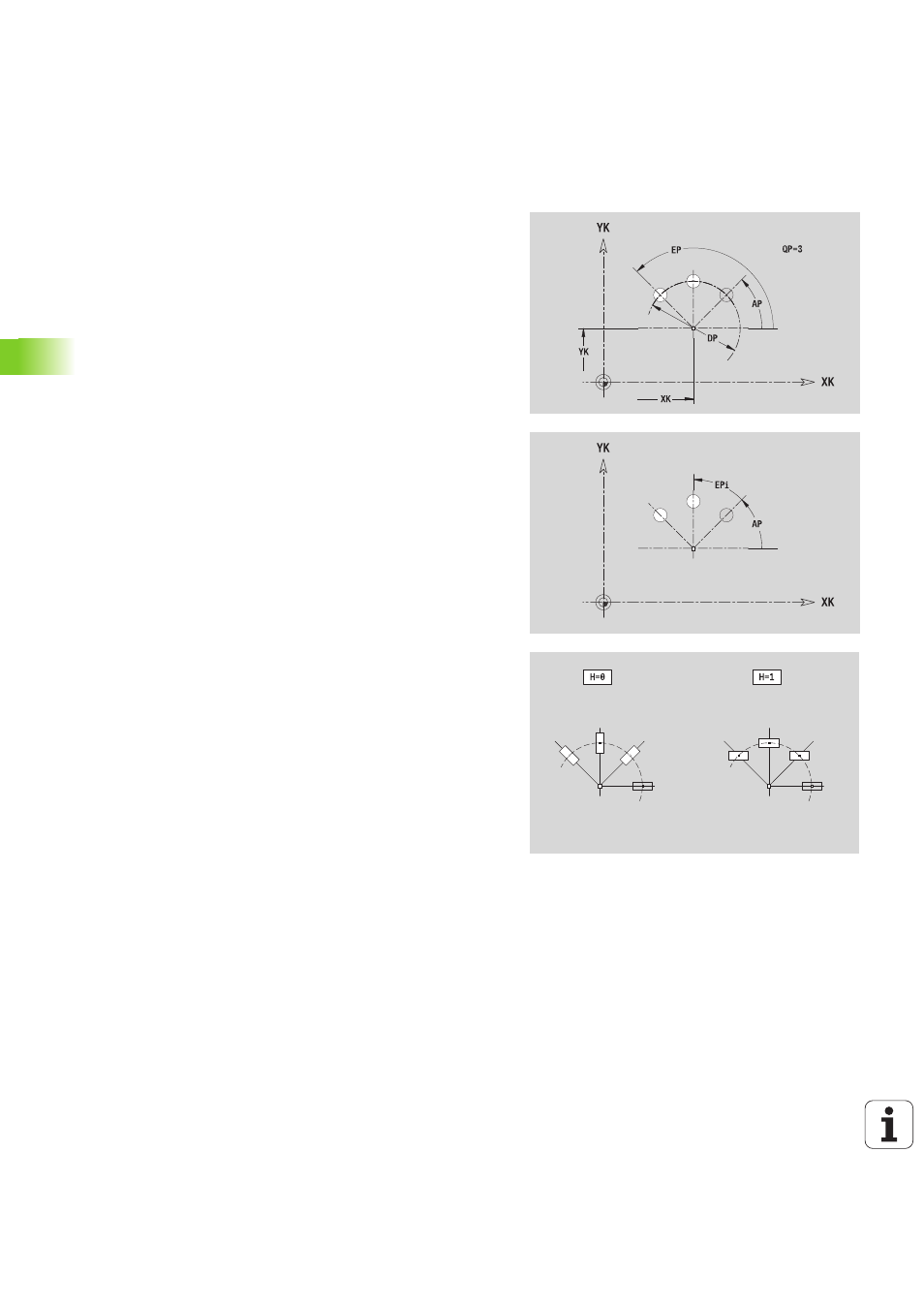

Parametri sagoma
XK, YK
Punto finale sagoma (coordinate cartesiane)
QP Numero punti sagoma
DR Senso di rotazione (default: 0)
 DR=0, senza EP: ripartizione su cerchio completo
 DR=0, con EP: ripartizione su arco di cerchio più lungo
 DR=0, con EPi: il segno di EPi determina la direzione
(EPi<0: in senso orario)
 DR=1, con EP: in senso orario
 DR=1, con EPi: in senso orario (il segno di EPi è
irrilevante)
 DR=2, con EP: in senso antiorario
 DR=2, con EPi: in senso antiorario (il segno di EPi è
irrilevante)
DP Diametro sagoma
AP Angolo di partenza (default: 0°)
EP Angolo finale (nessuna immissione: viene eseguita una
ripartizione degli elementi della sagoma a 360°)
EPi Angolo tra due figure
H Posizione elemento
 0: posizione normale – Le figure vengono ruotate
intorno al centro del cerchio (rotazione)
 1: posizione originale – La posizione delle figure
rimane immutata rispetto al sistema di coordinate
(traslazione)
Parametri della figura selezionata/del foro
