HEIDENHAIN CNC PILOT 640
177
4.4 Cicli di aspor
tazione tr
ucioli

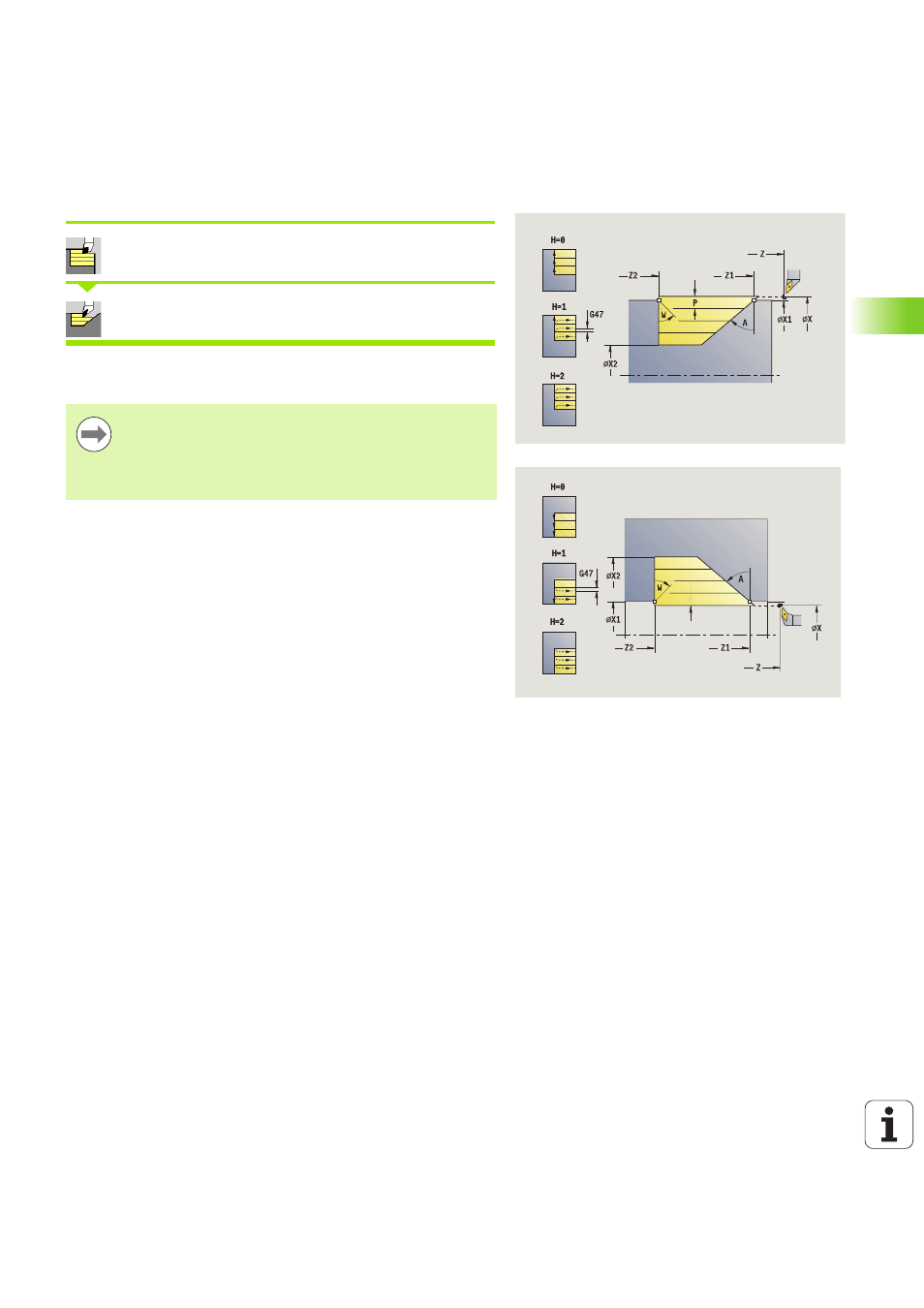

Passata assiale con entrata
Selezionare Cicli asp. truc. assiale/radiale
Selezionare Entrata assiale
Il ciclo sgrossa l'area descritta da Punto iniziale profilo, Punto
finale profilo
e Angolo di entrata.
Tipo di lavorazione per accesso al database tecnologico: Sgrossatura
 L'utensile penetra con l'angolo massimo possibile, il
materiale residuo viene ignorato.
 Maggiore è l'inclinazione con cui l'utensile penetra il
materiale, tanto maggiore è la riduzione di avanzamento
(max 50%).
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
P Profondità di accostamento: profondità di accostamento
massima
H Lisciatura profilo
 0: ad ogni passata
 1: con l'ultima passata
 2: senza passata di lisciatura
A Angolo di entrata (intervallo: 0° <= A < 90°; default: 0°)
W Angolo finale – Diagonale a fine profilo
(intervallo: 0° <= W < 90°)
G47 Distanza di sicurezza (vedere pagina 142)
G14 Punto cambio utensile (vedere pagina 142)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione superficie posteriore
