HEIDENHAIN CNC PILOT 640
361
4.9 Sag
o
me di f
o
rat
u
ra e fr
esat
ur
a

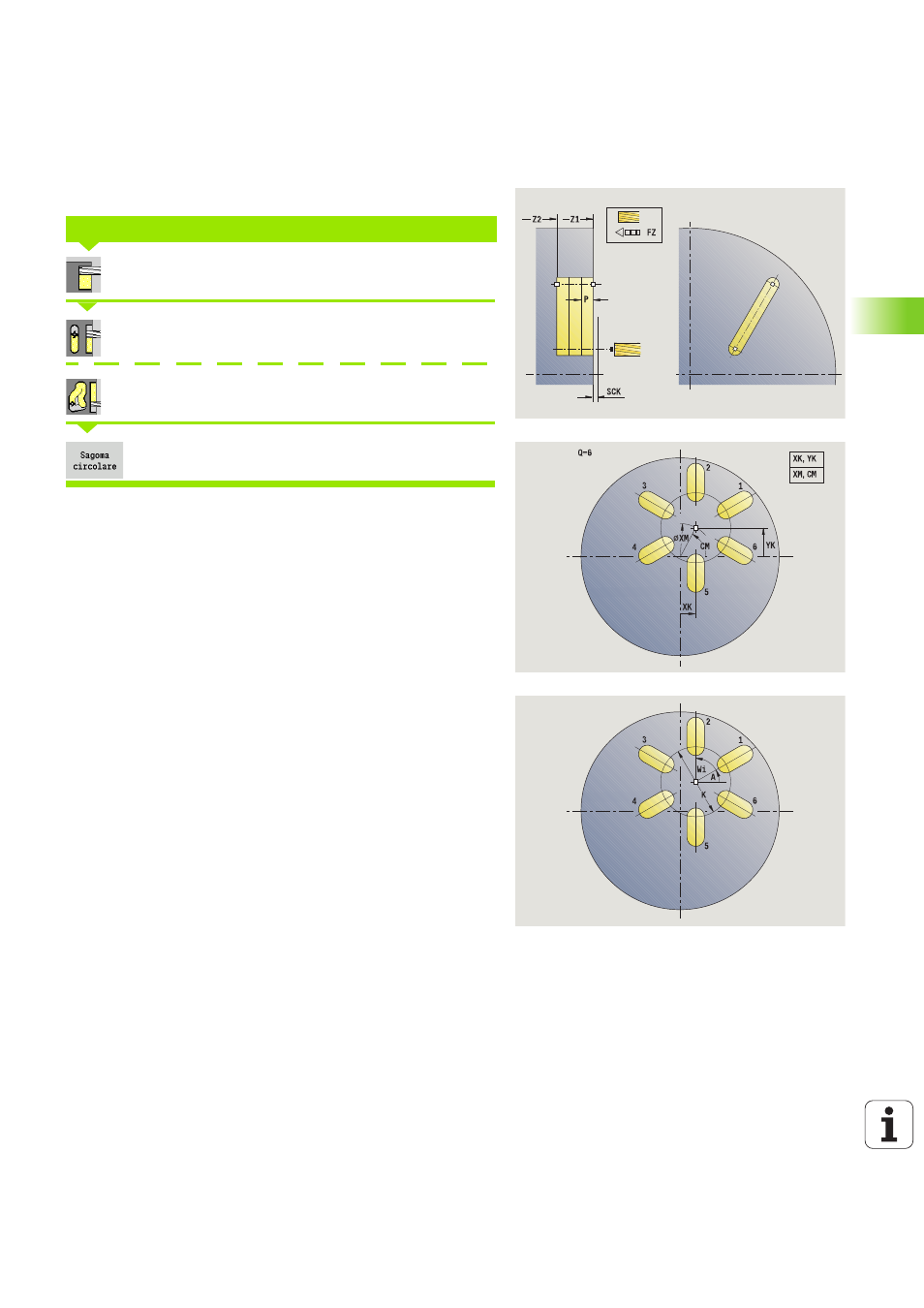

Sagoma di fresatura circolare assiale
Selezionare Fresatura
Selezionare Scanalatura assiale
Selezionare Profilo assiale ICP
Attivare il softkey Sagoma circolare
Il softkey Sagoma circolare viene attivato in caso di cicli di fresatura
per realizzare sagome di fresatura con le medesime distanze su un
cerchio o un arco sulla superficie frontale.
Vengono inoltre richiesti i parametri di fresatura.
Utilizzare le seguenti combinazioni di parametri per centro sagoma:
 XM, CM o
 XK, YK
SAGOMA DI FRESATURA CIRCOLARE ASSIALE
Parametri ciclo
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C) – (default: angolo
mandrino attuale)
Q Numero di scanalature
XM, CM Centro sagoma in coordinate polari
XK, YK
Centro sagoma in coordinate cartesiane
K Diametro sagoma
A Angolo 1ª scanalatura (default: 0°)
Wi Incremento angolare (distanza di sagoma) – (default:
disposizione alle medesime distanze di lavorazioni di
fresatura su un cerchio)
