HEIDENHAIN CNC PILOT 640
429
5.1
1
La
v
o
ra
zione con asse C e Y in smar
t.T
u
rn
Dati di riferimento, profili annidati
Per la descrizione di un profilo di fresatura o un foro si definisce il
piano di riferimento
. Il piano di riferimento è la posizione sulla quale
viene creato il profilo di fresatura/il foro.
 Superficie frontale (asse C): posizione Z (quota di riferimento)
 Superficie cilindrica (asse C): posizione X (diametro di riferimento)
 Piano XY (asse Y): posizione Z (quota di riferimento)
 Piano YZ (asse Y): posizione X (diametro di riferimento)
È anche possibile annidare profili di fresatura e fori. Esempio: in una
tasca rettangolare si definisce una scanalatura. All'interno di tale
scanalatura vengono creati dei fori. La posizione di questi elementi si
definisce con il piano di riferimento.
ICP supporta la scelta del piano di riferimento. Alla scelta di un piano
di riferimento vengono acquisiti i seguenti dati di riferimento.
 Superficie frontale: quota di riferimento
 Superficie cilindrica: diametro di riferimento
 Piano XY: quota di riferimento, angolo mandrino, diametro di
delimitazione
 Piano YZ:
diametro di riferimento, angolo mandrino

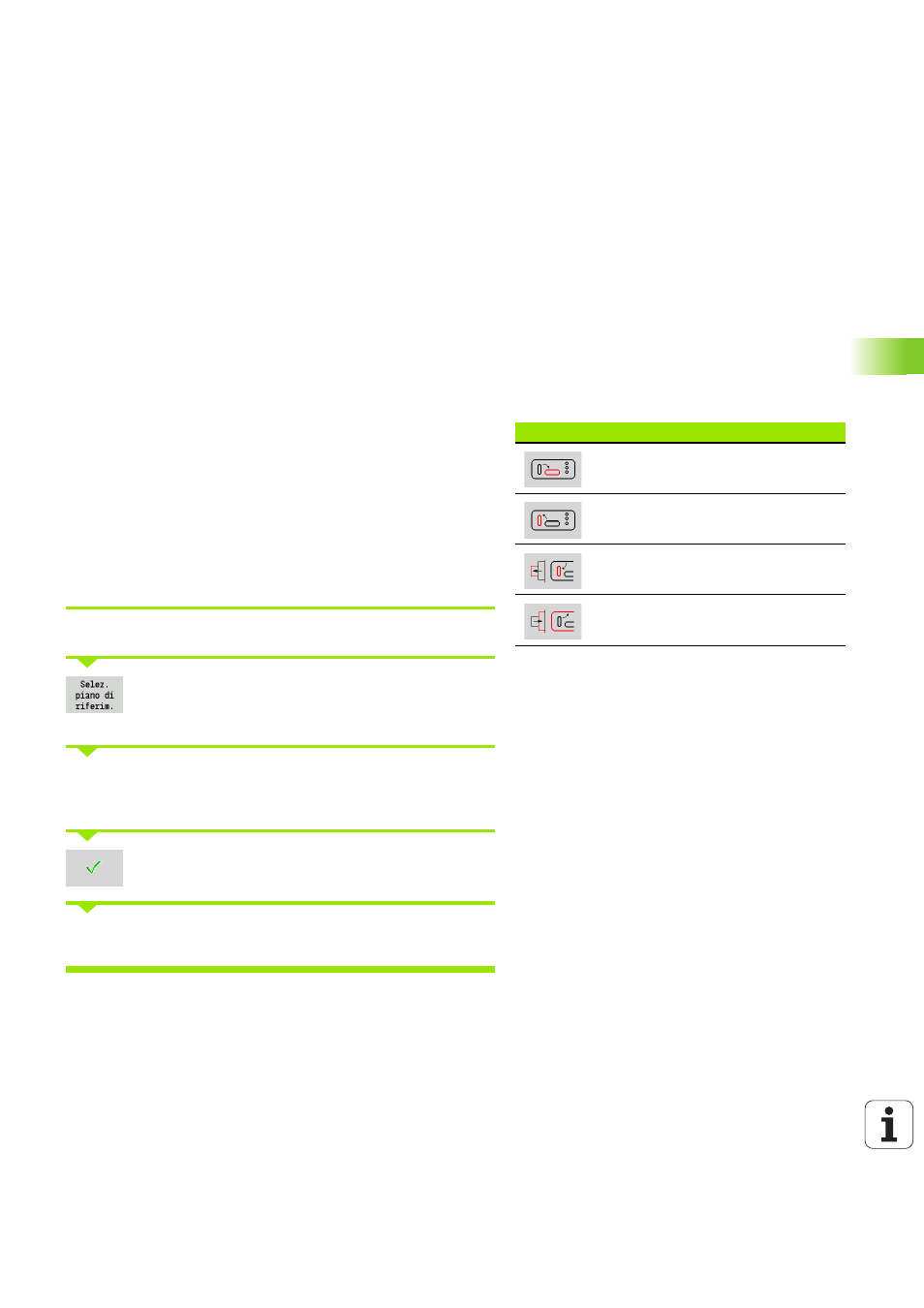

Selezione del piano di riferimento
Selezionare profilo, figura, foro, sagoma, superficie singola o poligono.
Premere il softkey Selez. piano riferim. ICP
visualizza il pezzo finito e, se presente, i profili già
definiti.
Selezionare come piano di riferimento con i softkey (vedere tabella a
destra) quota di riferimento, diametro di riferimento o profilo di
fresatura presente.
Confermare il piano di riferimento. ICP acquisisce i
valori del piano di riferimento come dati di riferimento.
Completare i dati di riferimento e descrivere profilo, figura, foro,
sagoma, superficie singola o poligono.
Softkey per profili annidati
Commutazione sul successivo profilo
dello stesso piano di riferimento
Commutazione sul precedente profilo
dello stesso piano di riferimento
Commutazione al profilo successivo
per profili annidati
Commutazione al profilo precedente
per profili annidati
