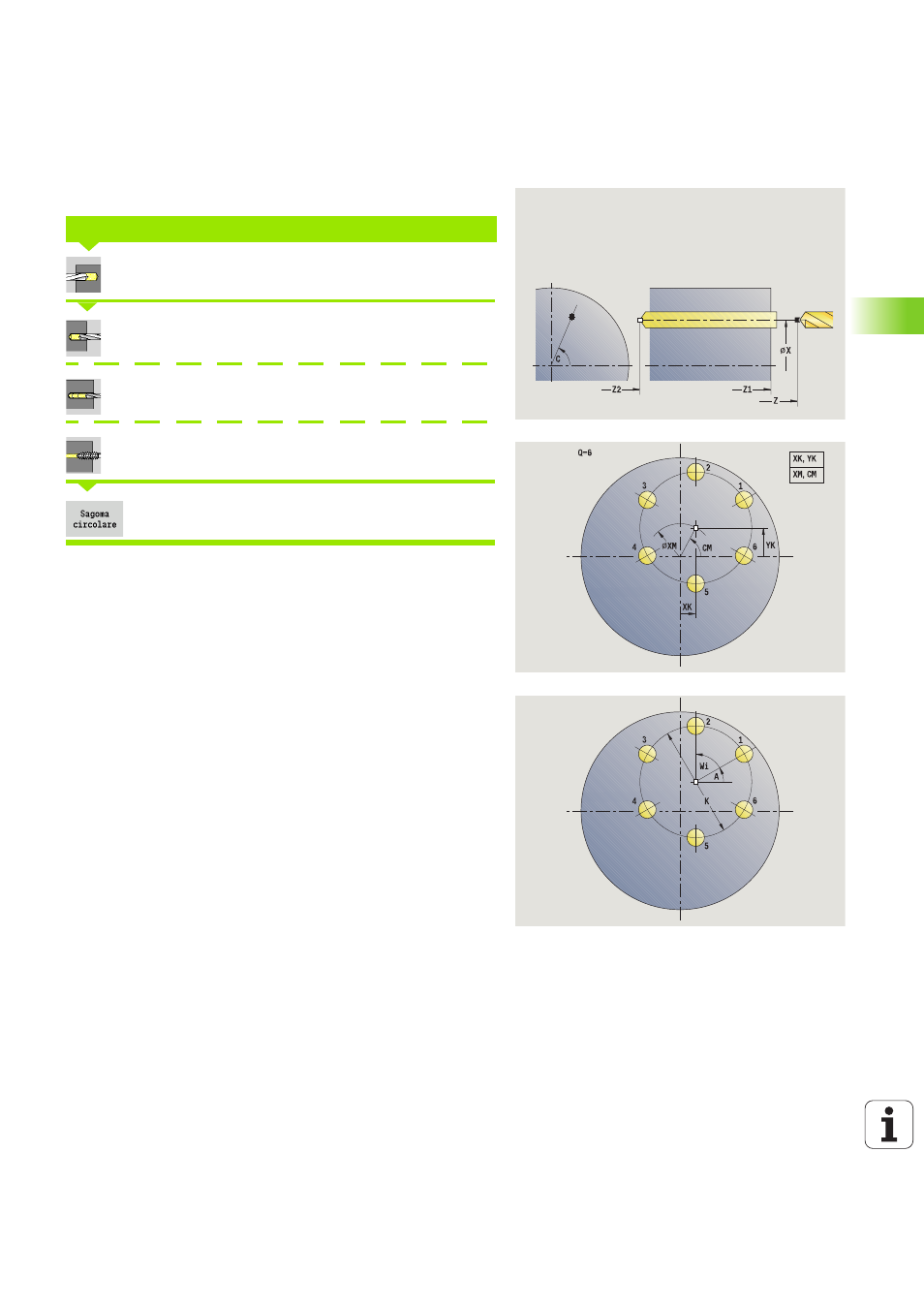

Sagoma di foratura circolare assiale
Selezionare Foratura
Selezionare Foratura assiale
Selezionare Foratura profonda assiale
Selezionare Maschiatura assiale
Attivare il softkey Sagoma circolare
Il softkey Sagoma circolare
viene attivato in caso di cicli di foratura
per realizzare sagome di foratura con le medesime distanze su un
cerchio o un arco sulla superficie frontale.
Vengono inoltre richiesti i parametri di foratura.
Utilizzare le seguenti combinazioni di parametri per centro sagoma:
 XM, CM o
 XK, YK
SAGOMA DI FORATURA CIRCOLARE ASSIALE
Parametri ciclo
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C) – (default: angolo
mandrino attuale)
Q Numero di fori
XM, CM Centro sagoma in coordinate polari
XK, YK
Centro sagoma in coordinate cartesiane
K Diametro sagoma
A Angolo 1° foro (default: 0°)
Wi Incremento angolare (distanza di sagoma) – (default:
disposizione alle medesime distanze di fori su un cerchio)
