386
Programmazione ICP
5.4 Cr
eazione dei pr
ofili ICP
5.4 Creazione dei profili ICP
Un profilo ICP si compone di singoli elementi. Il profilo si crea
immettendo in sequenza i singoli elementi. Il punto di partenza viene
definito prima della descrizione del primo elemento. Il punto finale è
definito dal punto di arrivo dell'ultimo elemento.
Gli elementi o i profili parziali immessi possono essere
immediatamente visualizzati. Con le funzioni di zoom e spostamento
è possibile adeguare a piacere la rappresentazione.
Il principio illustrato di seguito è valido per tutti i profili ICP
indipendentemente dal fatto che vengano impiegati per la
programmazione di cicli o per smart.Turn oppure per la lavorazione di
tornitura o fresatura.
Immissione del profilo ICP
Se il profilo viene creato ex-novo, il CNC PILOT richiede dapprima le
coordinate del Punto di partenza profilo.
Elementi lineari del profilo : selezionare la direzione dell'elemento
sulla base dell'icona menu e quotare l'elemento. Per elementi
orizzontali e verticali non è necessario inserire le coordinate X e Z se
non sono presenti elementi indefiniti.
Elementi circolari del profilo : selezionare il senso di rotazione
dell'arco sulla base dell'icona menu e quotare l'arco.
Dopo la selezione dell'elemento del profilo si impostano i parametri
noti. I parametri non definiti vengono calcolati dal CNC PILOT sulla
base dei dati degli elementi adiacenti. Di norma gli elementi del profilo
si descrivono come sono quotati sul disegno di produzione.
Per l'immissione di elementi lineari o circolari viene visualizzato il
Punto di partenza
a titolo informativo, ma non può essere editato. Il
punto di partenza corrisponde al punto finale dell'ultimo elemento.
Per passare dal menu Linea al menu Arco e viceversa si utilizza il
relativo softkey. Gli elementi sagomati (smusso, arrotondamento e
scarico) si selezionano tramite tasto menu.

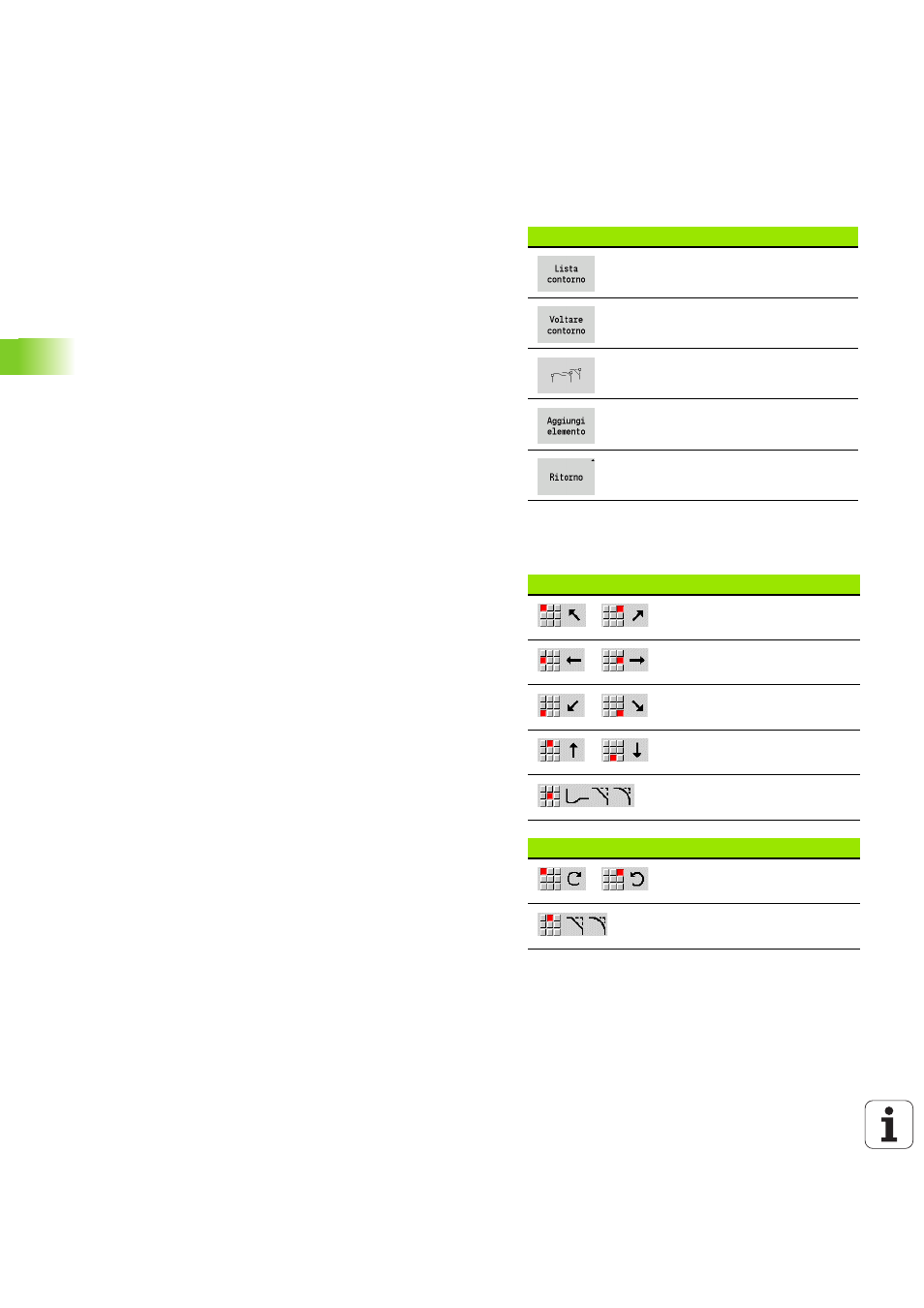

Softkey dell'editor ICP - Menu principale
Apertura del dialogo di selezione del
file per profili ICP
Inversione della direzione di
definizione del profilo
Successivo inserimento di elementi
sagomati
Inserimento di un elemento nel profilo
esistente
Ritorno al dialogo richiamato da ICP
Opzioni menu Linea
Linea inclinata nel quadrante
visualizzato
Linea orizzontale nella
direzione visualizzata
Linea inclinata nel quadrante
visualizzato
Linea verticale nella direzione
visualizzata
Richiamo del menu Elemento
sagomato
Opzioni menu Arco
Arco nel senso di rotazione
visualizzato
Richiamo del menu Elemento
sagomato
