HEIDENHAIN CNC PILOT 640
373
4.9 Sag
o
me di f
o
rat
u
ra e fr
esat
ur
a

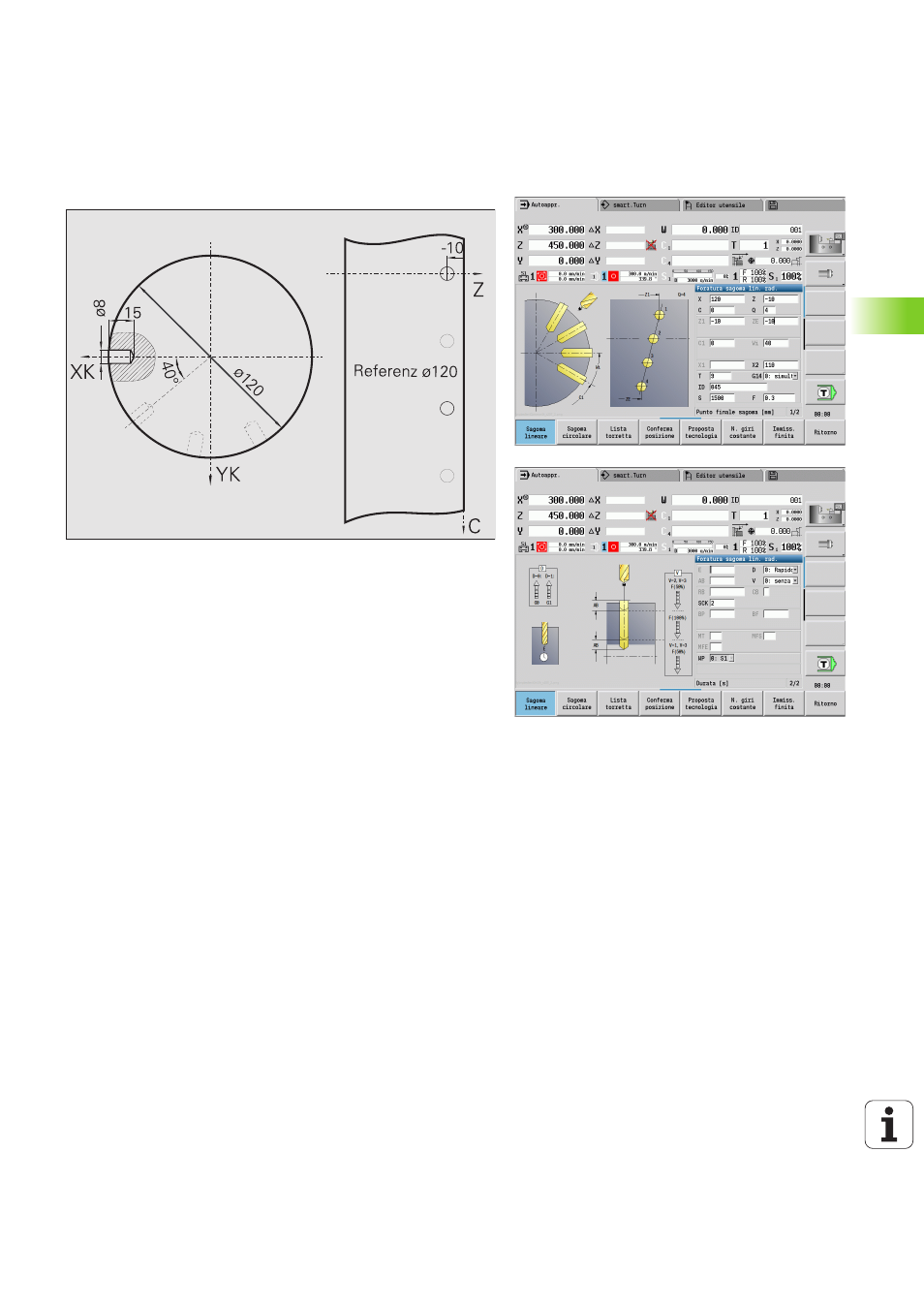

Sagoma di foratura lineare su superficie cilindrica
Sulla superficie cilindrica viene eseguita una sagoma di foratura lineare
con il ciclo Foratura assiale. Questa lavorazione presuppone un
mandrino posizionabile e utensili motorizzati.
La sagoma viene definita con le coordinate del primo foro, il numero di
fori e la distanza tra i fori. Per la foratura viene indicata solo la
profondità.
dati utensile
TO = 2 – Orientamento utensile
DV = 8 – Diametro foro
BW = 118 – Angolo dell'inserto
AW = 1 – Utensile motorizzato
