300
Modo Teach-in
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico

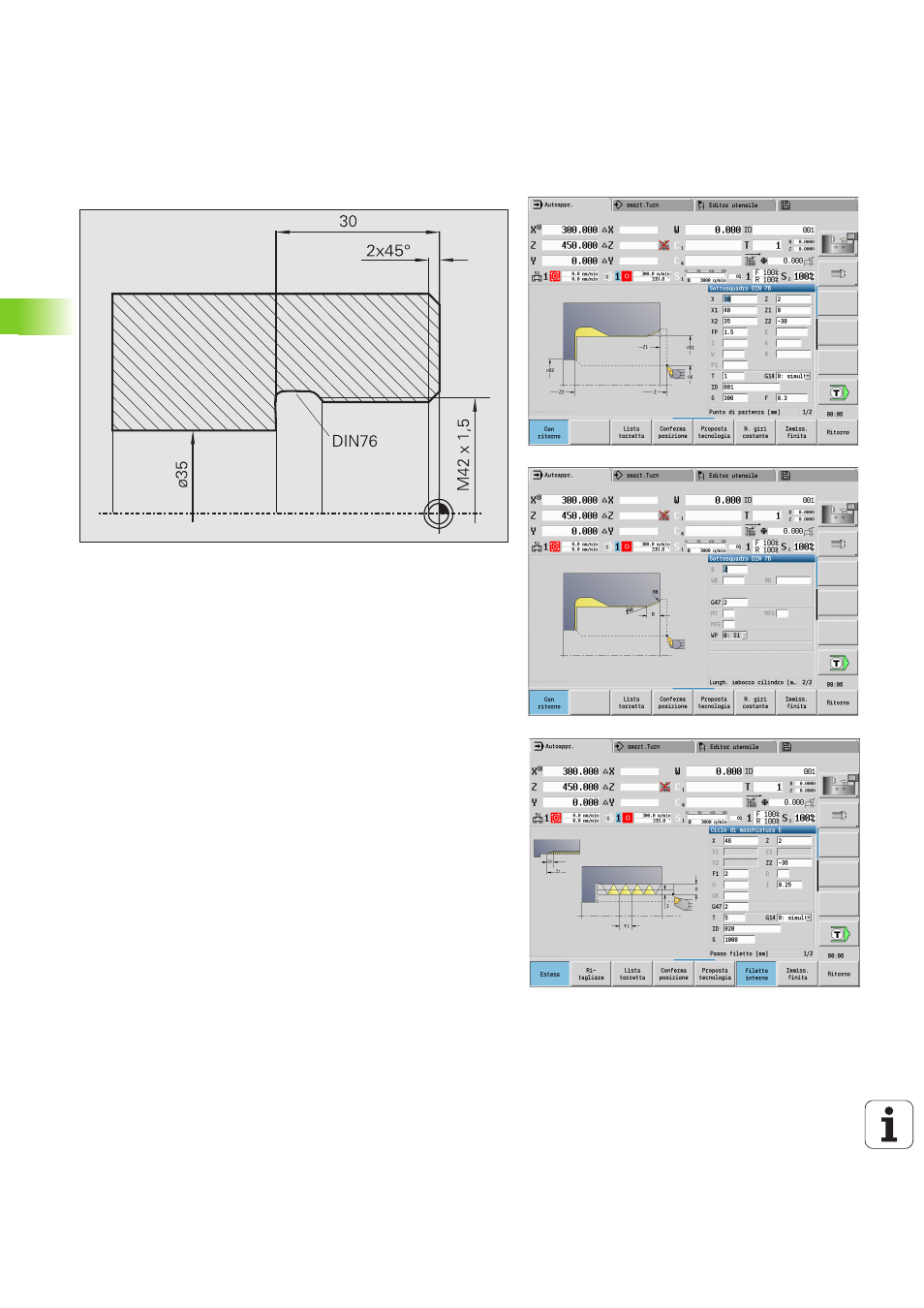

Filetto interno e scarico filettato
La lavorazione viene eseguita in due passate. Lo Scarico filettato
DIN 76
esegue lo scarico e l'imbocco filettato. Quindi il ciclo
Filettatura realizza il filetto.
1° passo
Programmazione dei parametri di scarico e imbocco filettato in due
finestre di immissione.
Il CNC PILOT determina i parametri dello scarico sulla base della
tabella standard.
Per l'imbocco filettato viene predefinita soltanto la larghezza dello
smusso. L'angolo di 45° è il valore di default dell'Angolo imbocco WB.
dati utensile
 Utensile per tornire (per lavorazione interna)
 TO = 7 – Orientamento utensile
 A = 93° – Angolo di inclinazione
 B = 55° – Angolo dell'inserto
2° passo
Il ciclo Filettatura (assiale) esegue il filetto. Il passo del filetto è
predefinito, il CNC PILOT determina i restanti valori sulla base della
tabella standard.
Verificare la posizione del softkey Filetto interno.
dati utensile
 Utensile per filettare (per lavorazione interna)
 TO = 7 – Orientamento utensile
