HEIDENHAIN CNC PILOT 640
363
4.9 Sag
o
me di f
o
rat
u
ra e fr
esat
ur
a

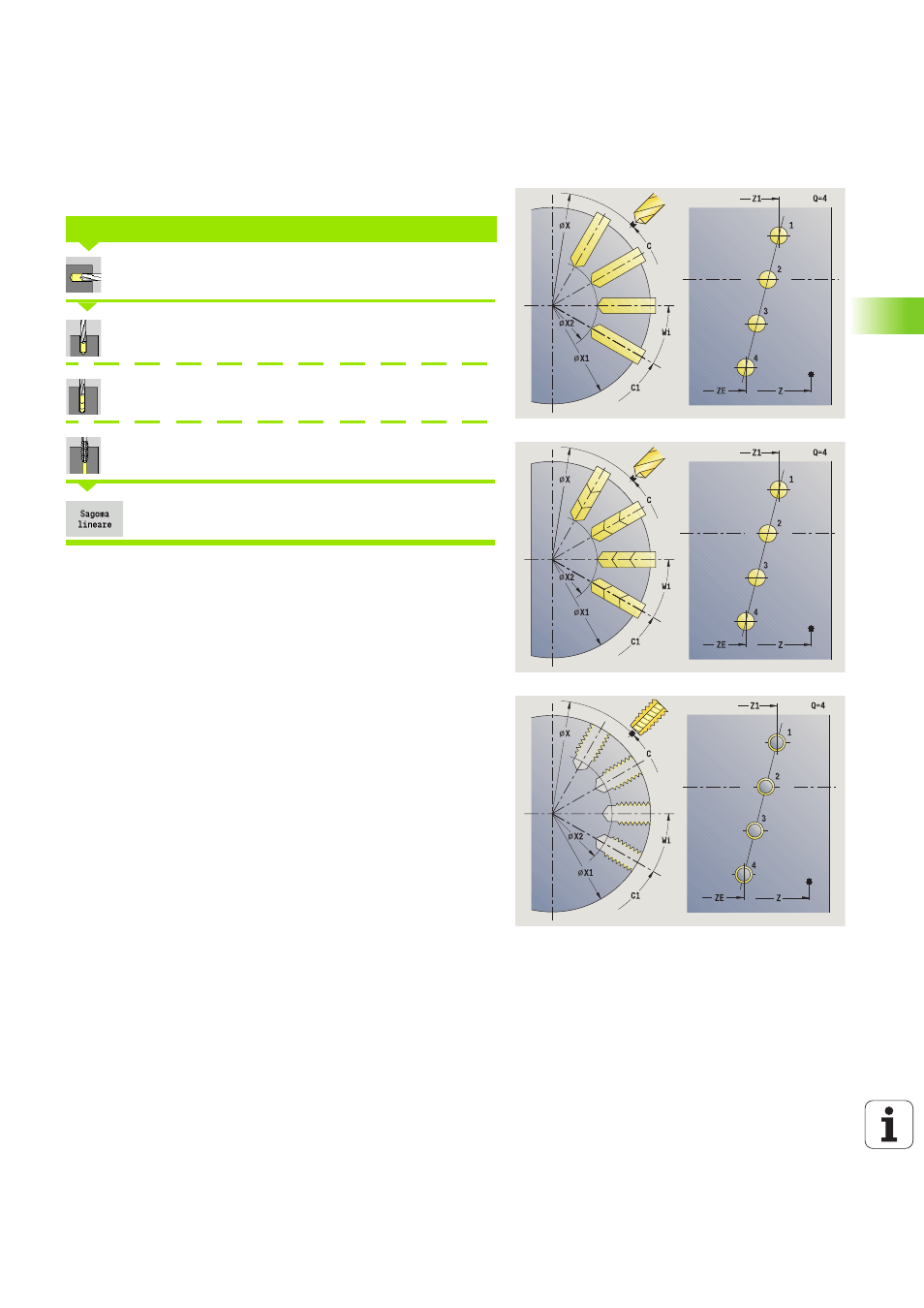

Sagoma di foratura lineare radiale
Selezionare Foratura
Selezionare Foratura radiale
Selezionare Foratura profonda radiale
Selezionare Maschiatura radiale
Attivare il softkey Sagoma lineare
Il softkey Sagoma lineare
viene attivato in caso di cicli di foratura
per realizzare sagome di foratura con le medesime distanze su una
linea sulla superficie cilindrica.
Le posizioni della sagoma si definiscono con Punto finale sagoma e
Incremento angolare
oppure Incremento angolare e Numero di fori.
Vengono inoltre richiesti i parametri di foratura.
SAGOMA DI FORATURA LINEARE RADIALE
Parametri ciclo
X, Z
Punto di partenza
C
Angolo mandrino (posizione asse C) – (default: angolo
mandrino attuale)
Q
Numero di fori
Z1
Punto di partenza sagoma (posizione 1º foro)
ZE
Punto finale sagoma (default: Z1)
C1
Angolo 1° foro (angolo iniziale)
Wi
Incremento angolare (distanza di sagoma) – (default:
disposizione alle medesime distanze di fori sulla superficie
cilindrica)
