HEIDENHAIN CNC PILOT 640

577

8.2 P

a

ra

metr

i

Finitura – analisi di lavorazione

Esecuzione gola e troncatura profilo
Esecuzione gole e incisioni – avvicinamento e allontanamento
I movimenti avvicinamento e allontanamento vengono eseguiti in

rapido (G0).

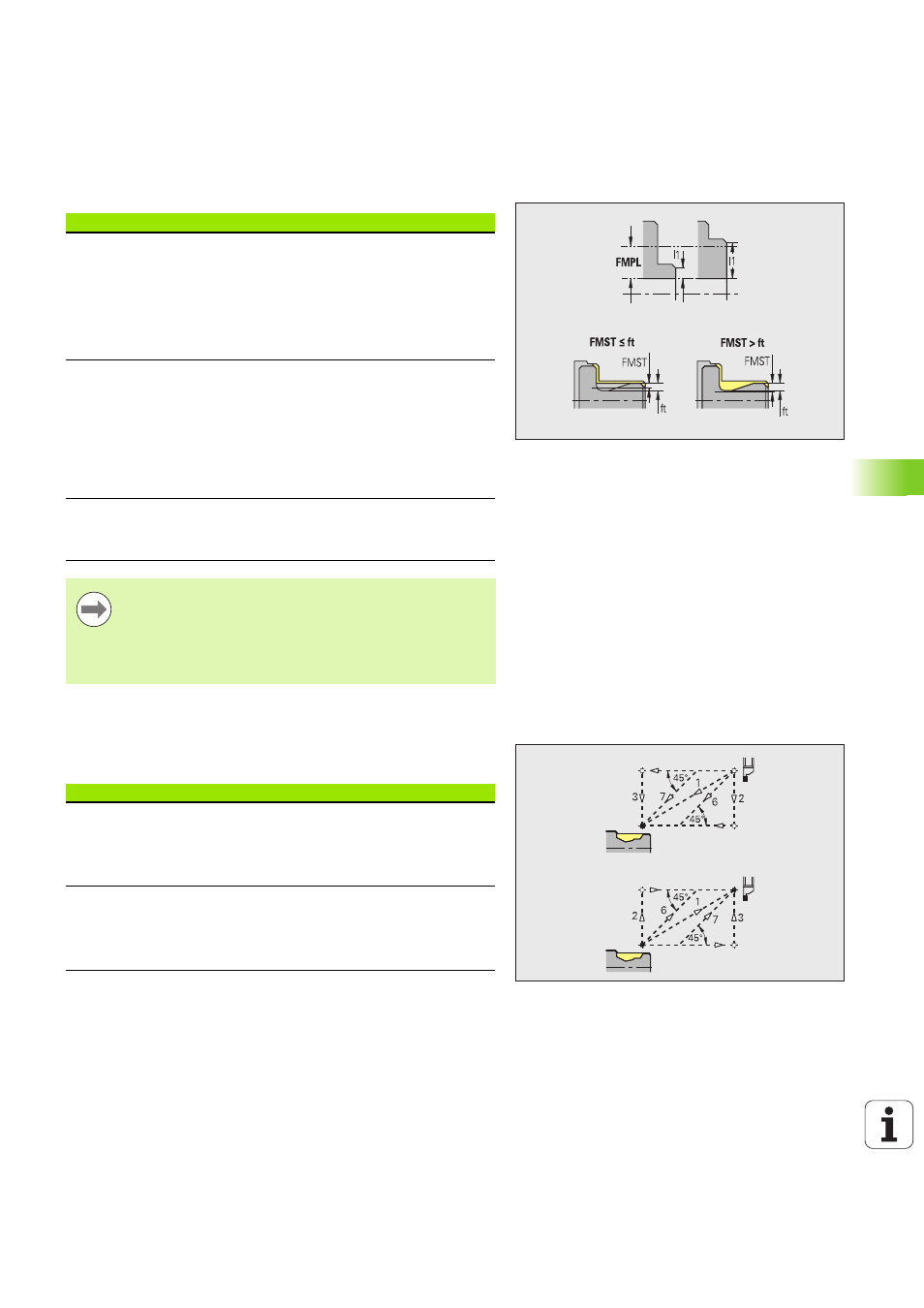

Analisi di lavorazione

Lunghezza radiale minima [FMPL]

TURN PLUS controlla il primo elemento anteriore del profilo

esterno da finire. Vale la seguente regola:

senza profilo interno: sempre con spianatura extra

con profilo interno – FMPL \>= l1: senza spianatura extra

con profilo interno – FMPL < l1: con spianatura extra

Profondità di finitura massima [FMST]

FMST definisce la profondità di penetrazione ammessa per

scarichi non lavorati. Il ciclo di finitura (G890) decide in base a

questo parametro se scarichi (forma E, F, G) vengono lavorati

nella lavorazione di finitura del profilo. Vale la seguente regola:

FMST \> ft: con lavorazione scarico (ft: profondità scarico)

FMST <= ft: senza lavorazione scarico

Numero dei giri con smusso o arrotondamento [FMUR]

L'avanzamento viene ridotto in modo da eseguire almeno

FMUR giri (elaborazione: ciclo di finitura G890).

Per FMPL si applica la seguente regola:

La spianatura extra viene eseguita dall'esterno verso

l'interno.

Lo "scostamento angolo piano PWA" non ha alcun

effetto sull'analisi degli elementi radiali.

Avvicinamento e allontanamento

Avvicinamento esecuzione gole esterna [ANESA]

Avvicinamento esecuzione gole interna [ANESI]

Allontanamento esecuzione gole esterna [ABESA]

Allontanamento esecuzione gole interna [ABESI]

Avvicinamento incisione del profilo esterno [ANKSA]

Avvicinamento incisione del profilo interno [ANKSI]

Allontanamento incisione del profilo esterno [ABKSA]

Allontanamento incisione del profilo interno [ABKSI]
