Modo Teach-in
4.5 Cicli di tr
oncat
u
ra
Gola interna

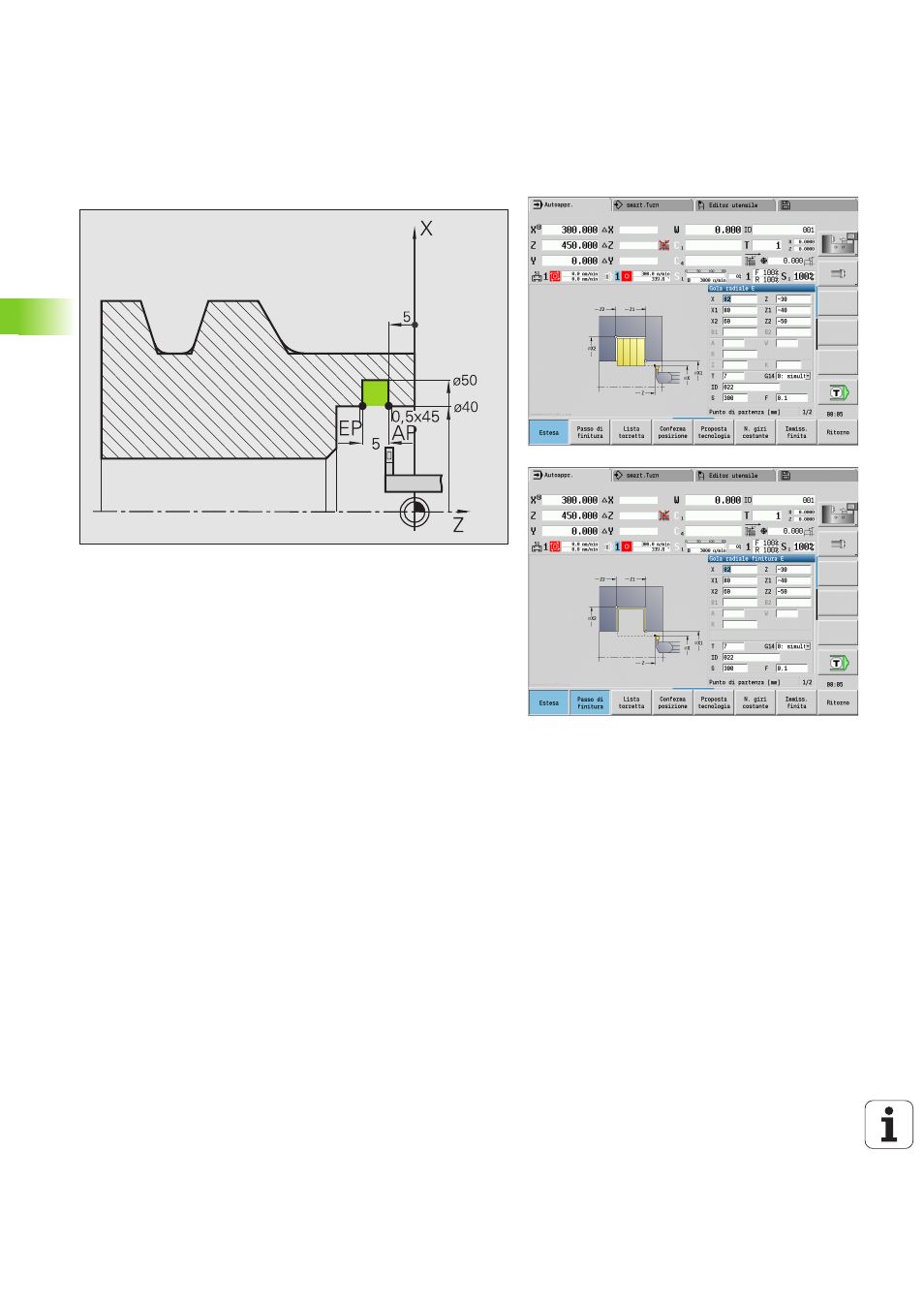

La lavorazione viene eseguita con Gola radiale - Estesa tenendo
conto dei sovrametalli. Nel passo successivo tale parte del profilo
viene rifinita con Gola radiale finitura – Estesa.
Siccome il parametro Largh. tagl. P non è impostato, il CNC PILOT
lavora con l'80% della larghezza del tagliente dell'utensile.
Il "ciclo esteso" esegue gli smussi a inizio/fine profilo.
Verificare i parametri Punto iniziale profilo X1, Z1 e Punto finale
profilo X2, Z2
, che sono determinanti per la direzione di passata e di
accostamento, in questo esempio per la lavorazione interna e
l'incremento "in direzione –Z".
dati utensile
 Utensile per tornire (per lavorazione interna)
 TO = 7 – Orientamento utensile
 SB = 2 – Larghezza tagliente (2 mm)
