466
Programmazione ICP
5.15 Pr
ofili del piano YZ
5.15 Profili del piano YZ
ICP mette a disposizione in smart.Turn i seguenti profili per la
lavorazione con l'asse Y:
 profili complessi definiti con singoli elementi del profilo
 figure
 fori
 sagome di figure o fori
 superficie singola
 poligono
Gli elementi del profilo del piano YZ si quotano con coordinate
cartesiane o polari. La commutazione avviene tramite softkey (vedere
tabella). Per la definizione di un punto è possibile mescolare le
coordinate cartesiane con le coordinate polari.
Dati di riferimento piano YZ
I dati di riferimento sono seguiti dalla definizione del profilo con singoli
elementi.
Il Diametro di riferimento XR può essere determinato con la
funzione "Selezione piano di riferimento" (vedere pagina 429).
ICP genera:
 l'identificativo di sezione LATERAL_Y con i parametri Diametro di
riferimento e Angolo mandrino. L'identificativo di sezione non viene
inserito in caso di profili annidati,
 una G308 con i parametri Nome profilo e Profondità di fresatura,
 una G309 alla fine della descrizione del profilo.
Softkey per coordinate polari
Commutazione del campo per
immissione angolo W
Commutazione del campo per
immissione raggio P

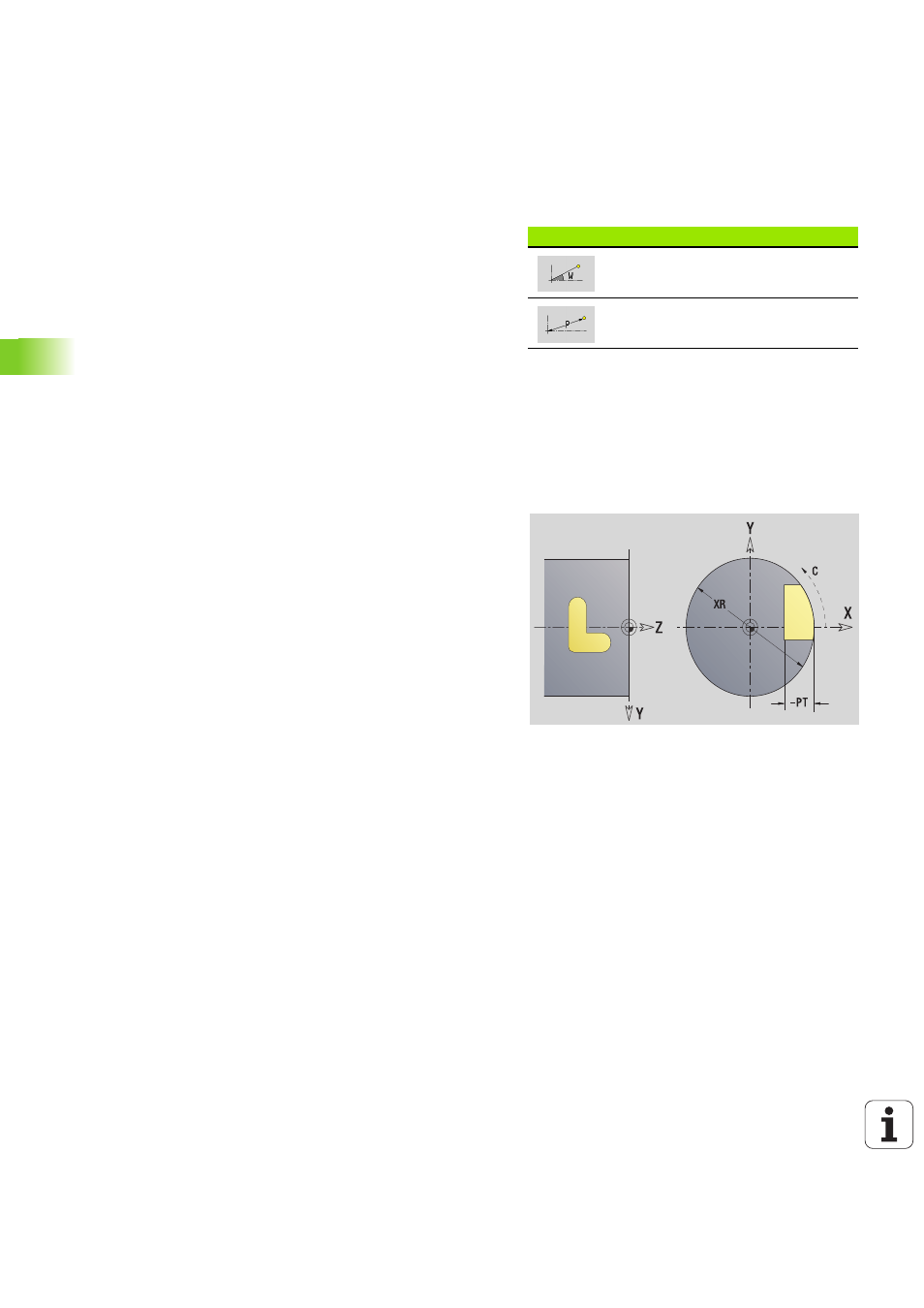

Dati di riferimento delle lavorazioni di fresatura
ID
Nome profilo
PT Profondità di fresatura
C Angolo mandrino
XR Diametro di riferimento
