Programmazione ICP
5.13 Pr
ofili su superficie cilindr
ica in smar
t.T
u
rn

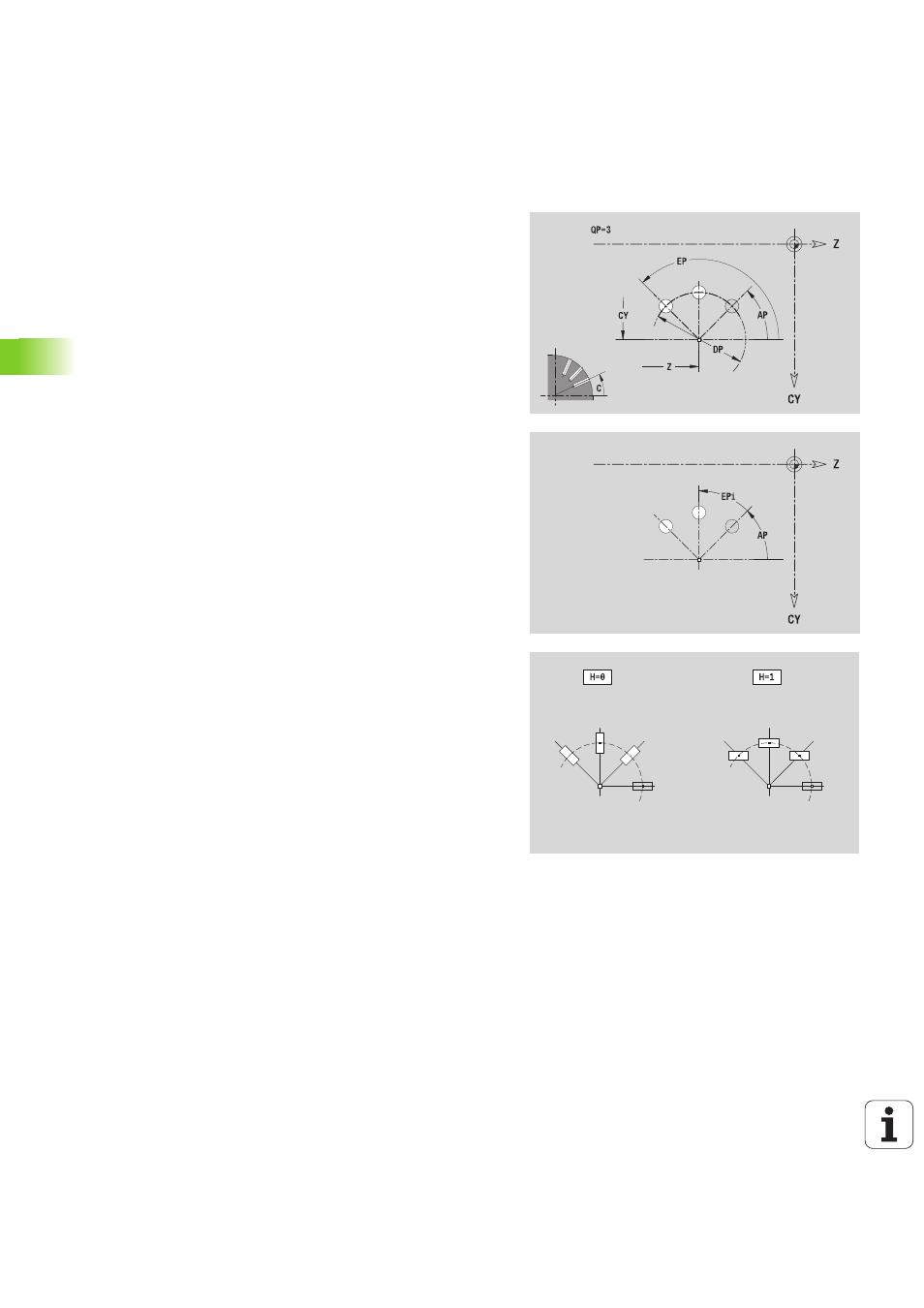

Sagoma circolare superficie cilindrica
Dati di riferimento: (vedere "Dati di riferimento superficie cilindrica" a
pagina 439)
Dati di riferimento superficie cilindrica
ID
Nome profilo
PT Profondità di fresatura
XR Diametro di riferimento
Parametri sagoma
Z
Centro sagoma
CY Centro sagoma come quota elemento lineare (riferimento:
diametro XR)
C Centro sagoma (angolo)
QP Numero punti sagoma
DR Senso di rotazione (default: 0)
 DR=0, senza EP: ripartizione su cerchio completo
 DR=0, con EP: ripartizione su arco di cerchio più lungo
 DR=0, con EPi: il segno di EPi determina la direzione (EPi<0:
in senso orario)
 DR=1, con EP: in senso orario
 DR=1, con EPi: in senso orario (il segno di EPi è irrilevante)
 DR=2, con EP: in senso antiorario
 DR=2, con EPi: in senso antiorario (il segno di EPi è
irrilevante)
DP Diametro sagoma
AP Angolo di partenza (default: 0°)
