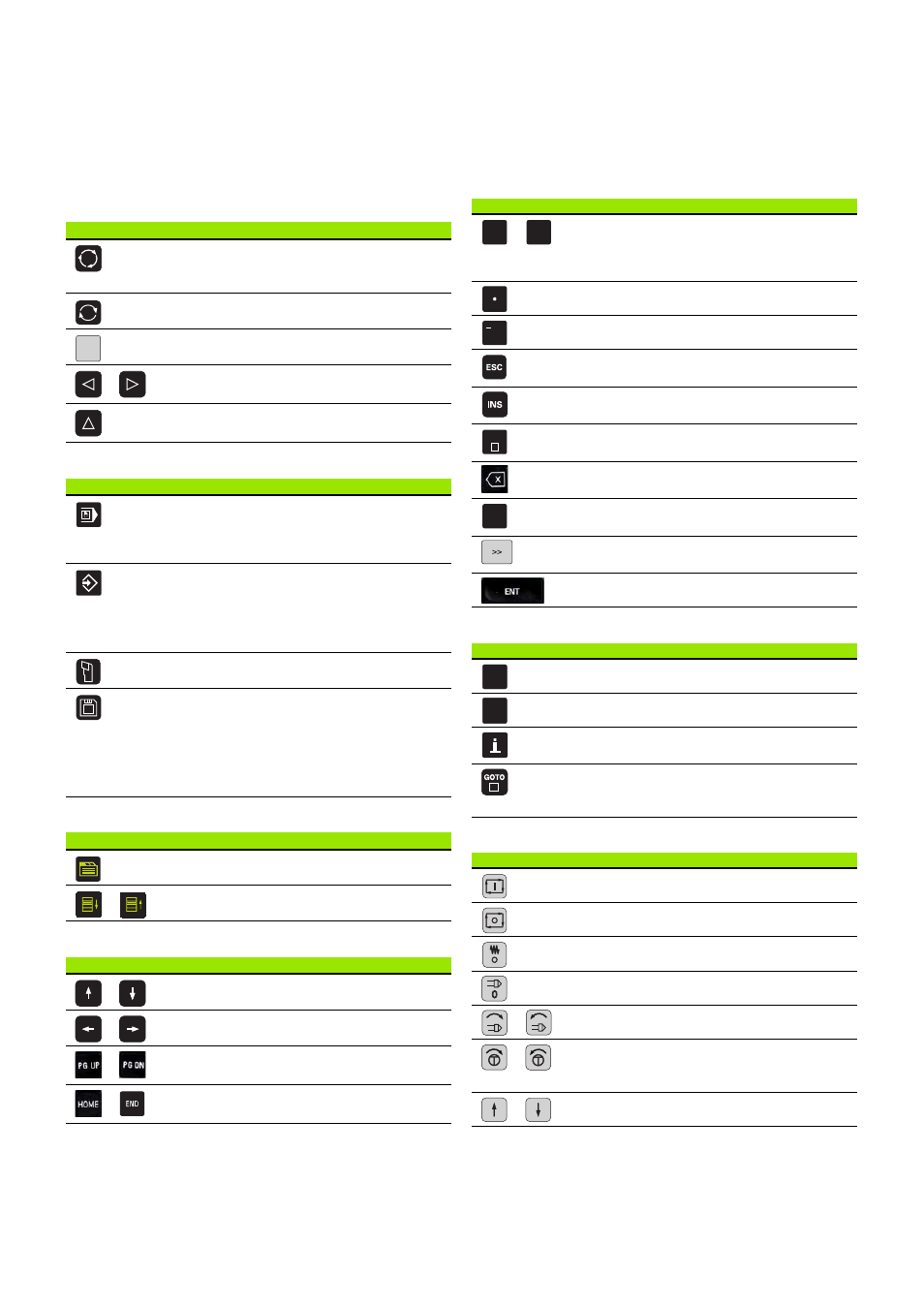

Elementi di comando del CNC PILOT
Elementi di comando sullo schermo
Tasti delle modalità operative
Tasti smart.Turn
Tasti di navigazione
Tastiera numerica
Tasti speciali
Pannello di comando macchina
Tasto Funzione
Commutazione della grafica di supporto tra
lavorazione esterna e interna (solo nella
Programmazione di cicli)
Nessuna funzione
Softkey: selezione funzioni sullo schermo
Spostamento a sinistra/a destra nel menu
softkey
Spostamento al menu successivo nel menu
PLC
Tasto Funzione
Modalità operative Macchina:
 Funzionamento manuale
 Esecuzione programma
Modalità operative Programmazione
 smart.Turn
 DINplus
 DIN/ISO
Dati utensile e tecnologici
Organizzazione:
 Parametri
 Organizzazione file
 Trasferimento dati
 Diagnosi
Tasto Funzione
Per passare alla maschera successiva
Al gruppo successivo / precedente
Tasto Funzione
Cursore verso l'alto / verso il basso
Cursore verso sinistra / verso destra
Videata/pagina di dialogo precedente /
successiva
A inizio programma/lista o fine
programma/lista
Tasto Blocco funzioni
Tasti numerici 0-9:
 immissione di numeri
 Comando a menu
Punto decimale
Commutazione tra valori positivi e negativi
Tasto Escape - Interruzione in dialoghi e voce
menu precedente
Tasto di inserimento - OK nei dialoghi e nuovi
blocchi NC nell'editor
Blocco di cancellazione - Cancellazione
dell'area selezionata
Backspace - Cancellazione del carattere a
sinistra del cursore
Tasto CE - Cancellazione dei messaggi di
errore nella modalità operativa Macchina
Avanti - Abilitazione dei campi di immissione
nei dialoghi per ulteriori inserimenti
Enter - Conferma dell'immissione eseguita
Tasto Funzione
Tasto di errore - Apertura della finestra errori
Attivazione della calcolatrice integrata
Tasto Info - Visualizzazione di informazioni
supplementari nell'editor programmi
Funzioni speciali, quali alternative di
immissione o attivazione tastiera
alfanumerica
Tasto Funzione
Start ciclo
Stop ciclo
Arresto avanzamento
Arresto mandrino
Mandrino On – direzione M3/M4
Mandrino a impulsi – direzione M3/M4 Il
mandrino continua a ruotare finché il tasto è
premuto
Tasti di direzione +X/–X
0 9
+ /
DEL
CE
ERR
CALC
