Modo Teach-in

4.5 Cicli di tr

oncat

u

ra

Gola assiale – Estesa

Selezionare Cicli di troncatura

Selezionare Gola assiale

Attivare il softkey Estesa

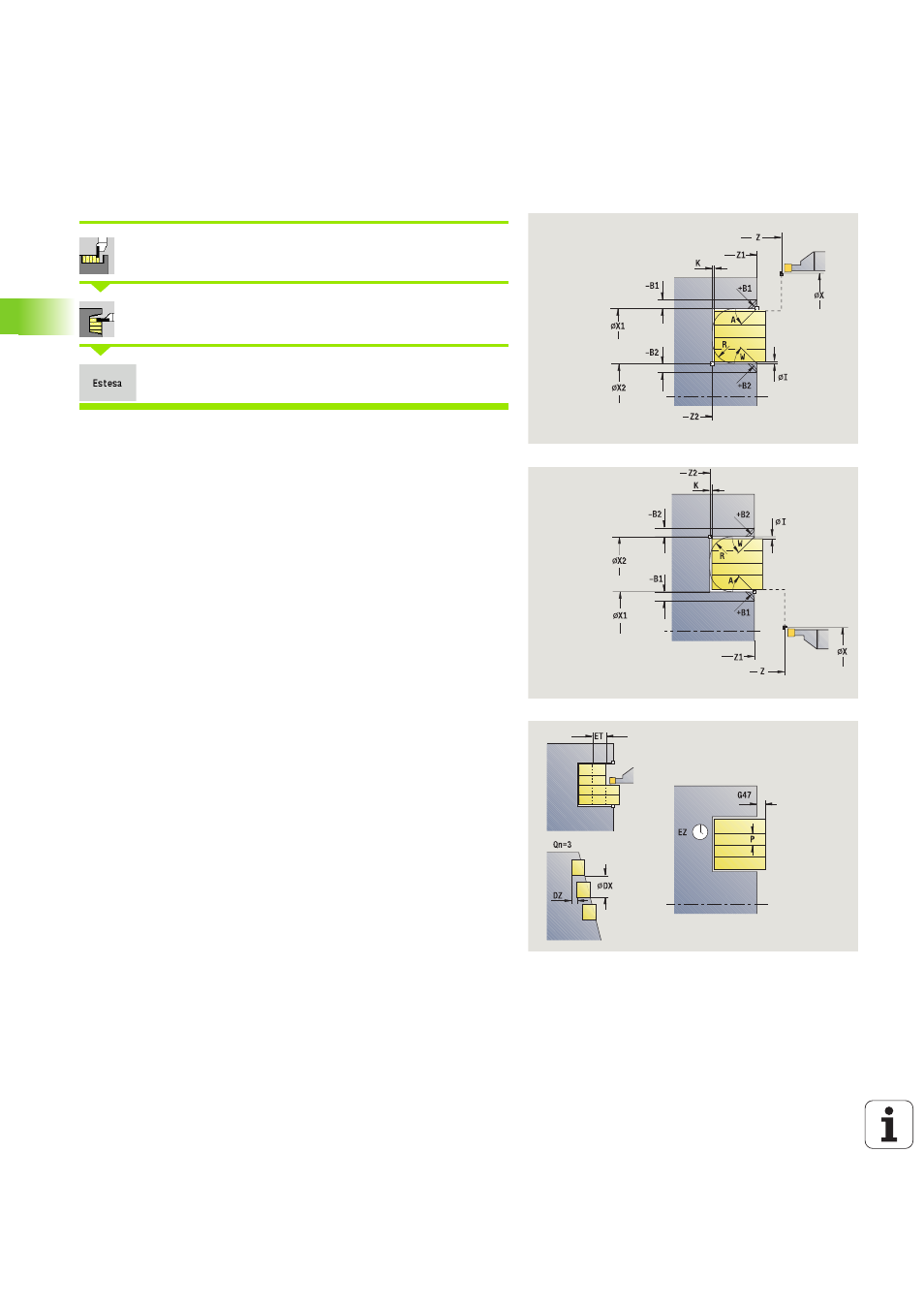

Il ciclo realizza il numero di gole definito in Qn. I parametri Punto
iniziale profilo

e Punto finale profilo definiscono la prima gola

(posizione, profondità e larghezza).

Parametri ciclo
X, Z

Punto di partenza

X1, Z1

Punto iniziale profilo

X2, Z2

Punto finale profilo

B1, B2

Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)

B\>0: raggio arrotondamento

B<0: larghezza smusso

A

Angolo iniziale (intervallo: 0° <= A < 90°)

W

Angolo finale (intervallo: 0° <= W < 90°)

R

Arrotondamento

I, K

Sovrametallo X, Z

G14

Punto cambio utensile (vedere pagina 142)

T

Numero posto torretta

ID

Numero ID utensile

S

Numero di giri/Velocità di taglio

F

Avanzamento al giro

P

Larghezza del tagliente: incrementi <= P (nessuna

immissione: P = 0,8 * larghezza tagliente utensile)

ET

Profondità di troncatura che viene incrementata in ogni

passata

EZ

Tempo di sosta: tempo di rottura truciolo (default: durata

di due giri)

Qn

Numero di cicli per esecuzione gola (default: 1)

DX, DZ

Distanza dalla gola successiva relativamente alla gola

precedente

G47

Distanza di sicurezza (vedere pagina 142)

MT

M verso T: funzione M che viene eseguita dopo la

chiamata utensile T.

MFS

M all'inizio: funzione M che viene eseguita all'inizio della

fase di lavorazione.
