Sgrossatura – analisi di lavorazione
TURN PLUS decide in base a PLVA/PLVI se viene eseguita una
lavorazione assiale o radiale.

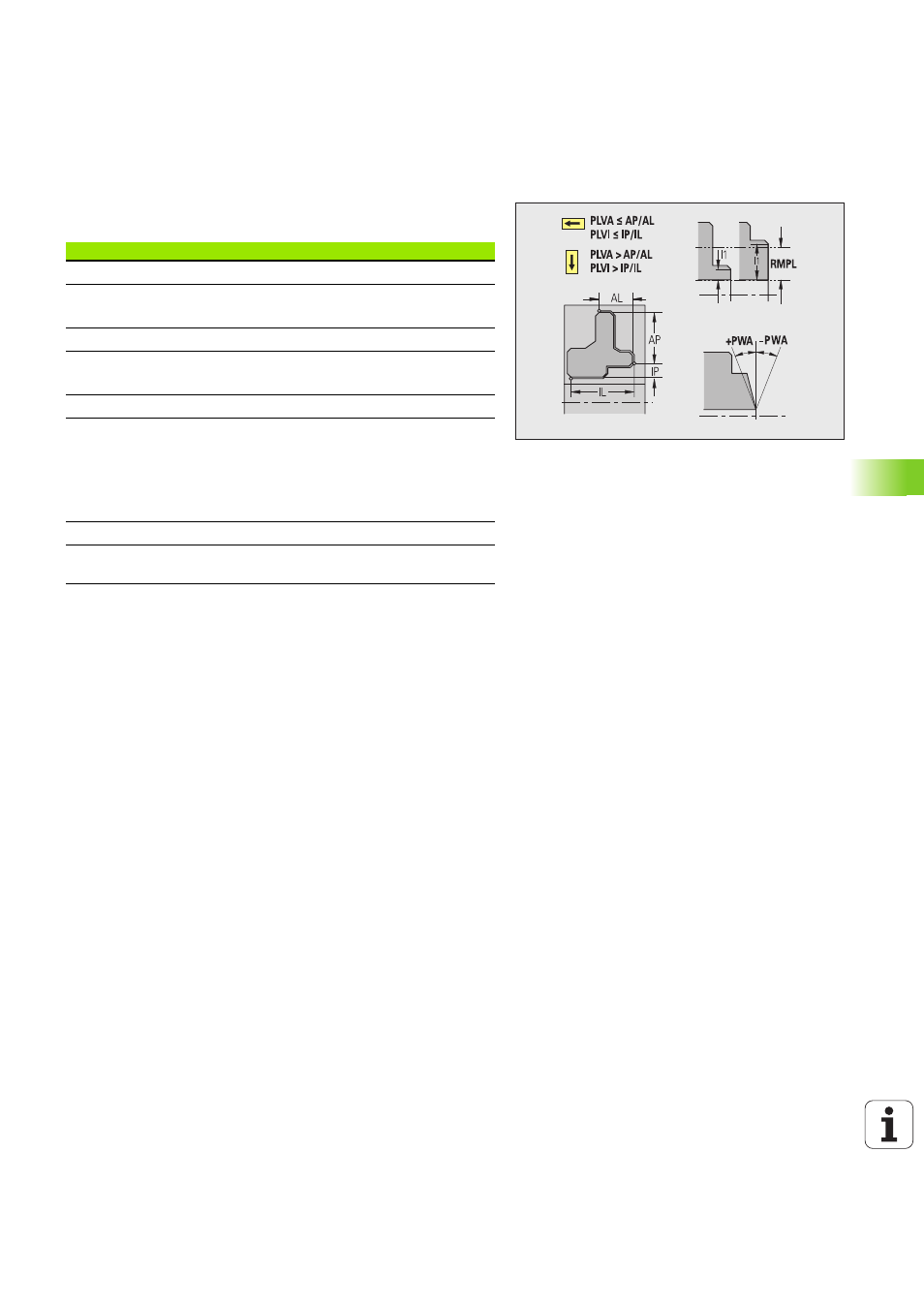

Analisi di lavorazione
Rapporto radiale/assiale esterno [PLVA]
 PLVA <= AP/AL: lavorazione assiale
 PLVA \> AP/AL: lavorazione radiale
Rapporto radiale/assiale interno [PLVI]
 PLVI <= IP/IL: lavorazione assiale
 PLVI \> IP/IL: lavorazione radiale
Lunghezza radiale minima [RMPL]
(valore raggio)
Determina se viene sgrossato radialmente l'elemento radiale
anteriore di un profilo di pezzo finito.
 RMPL \> l1: senza sgrossatura radiale extra
 RMPL < l1: con sgrossatura radiale extra
 RMPL = 0: caso speciale
Scostamento angolo piano [PWA]
Il primo elemento anteriore viene considerato come elemento
radiale se si trova tra +PWA e –PWA.
