HEIDENHAIN CNC PILOT 640
393
5.4 Cr
eazione dei pr
ofili ICP

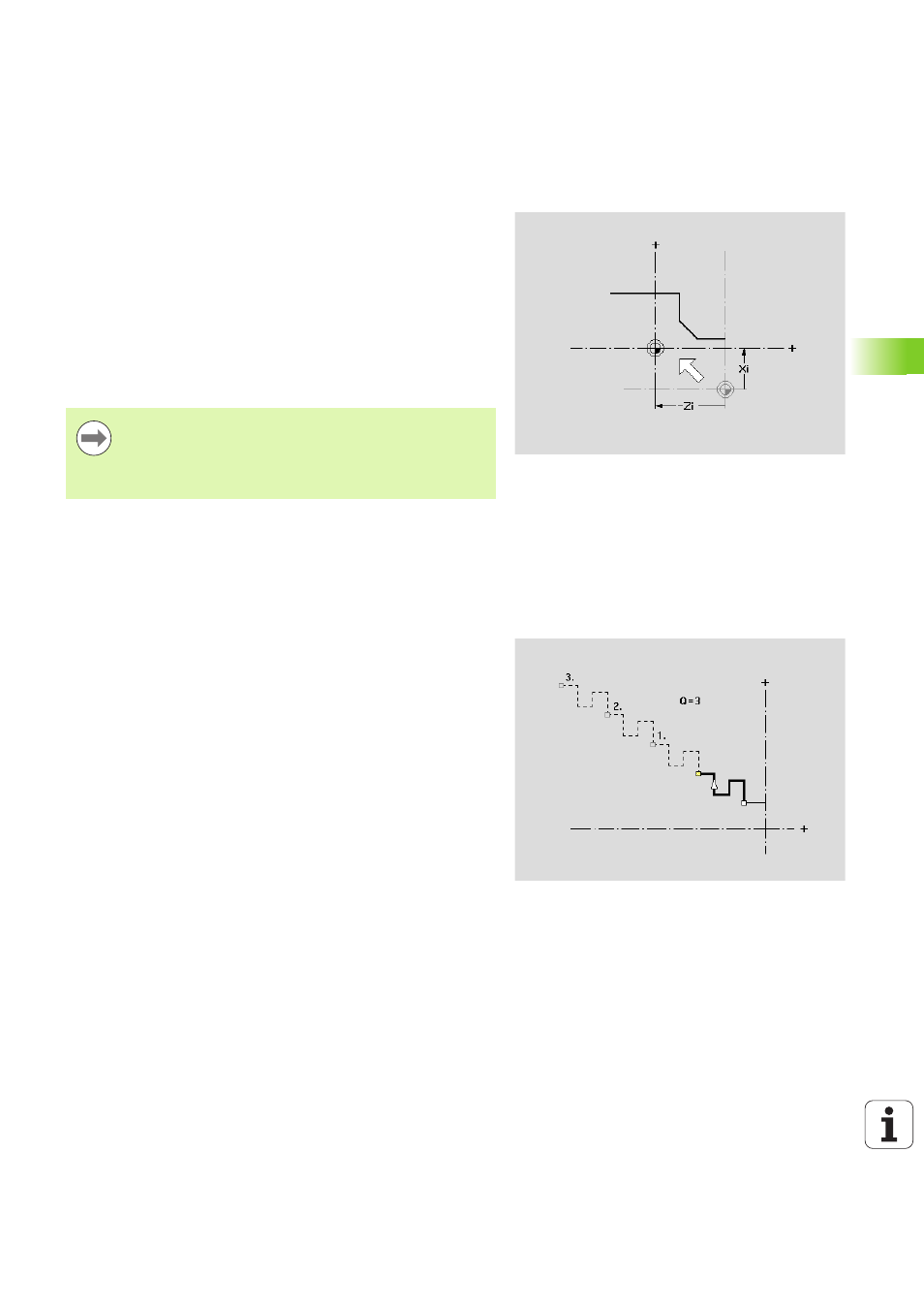

Spostamento di origine
Questa funzione consente di spostare il profilo di tornitura completo.
Attivazione spostamento di origine
Selezionare "Origine \> Spostamento" nel menu Pezzo finito
Inserire lo spostamento del profilo per spostare il profilo fino ad ora
definito
Premere il softkey Salva
Disattivazione spostamento di origine
Selezionare "Origine \> Reset" nel menu Pezzo finito per ripristinare
l'origine del sistema di coordinate alla posizione originale
Duplicazione lineare della sezione di profilo
Con questa funzione si definisce una sezione di profilo e la si "appende"
al profilo esistente.
Selezionare "Duplicazione \> Serie lineare" nel menu Pezzo finito
Selezionare gli elementi del profilo con il softkey Elemento succ. o
Elemento prec.
Premere il softkey Seleziona
Inserire il numero di ripetizioni
Premere il softkey Salva
Se si esce dall'editor ICP, non è più possibile resettare lo
spostamento origine. All'uscita dall'editor ICP il profilo
viene convertito e salvato con i valori dello spostamento
origine. In tal caso è possibile spostare nuovamente
l'origine in direzione opposta.
Parametri
Xi
Punto di arrivo – valore per cui l'origine viene spostata
Zi
Punto di arrivo – valore per cui l'origine viene spostata
Parametri
Q
Numero di ripetizioni
