Programmazione ICP
5.8 elementi del pr
ofilo di t
o
rn
it
ur
a

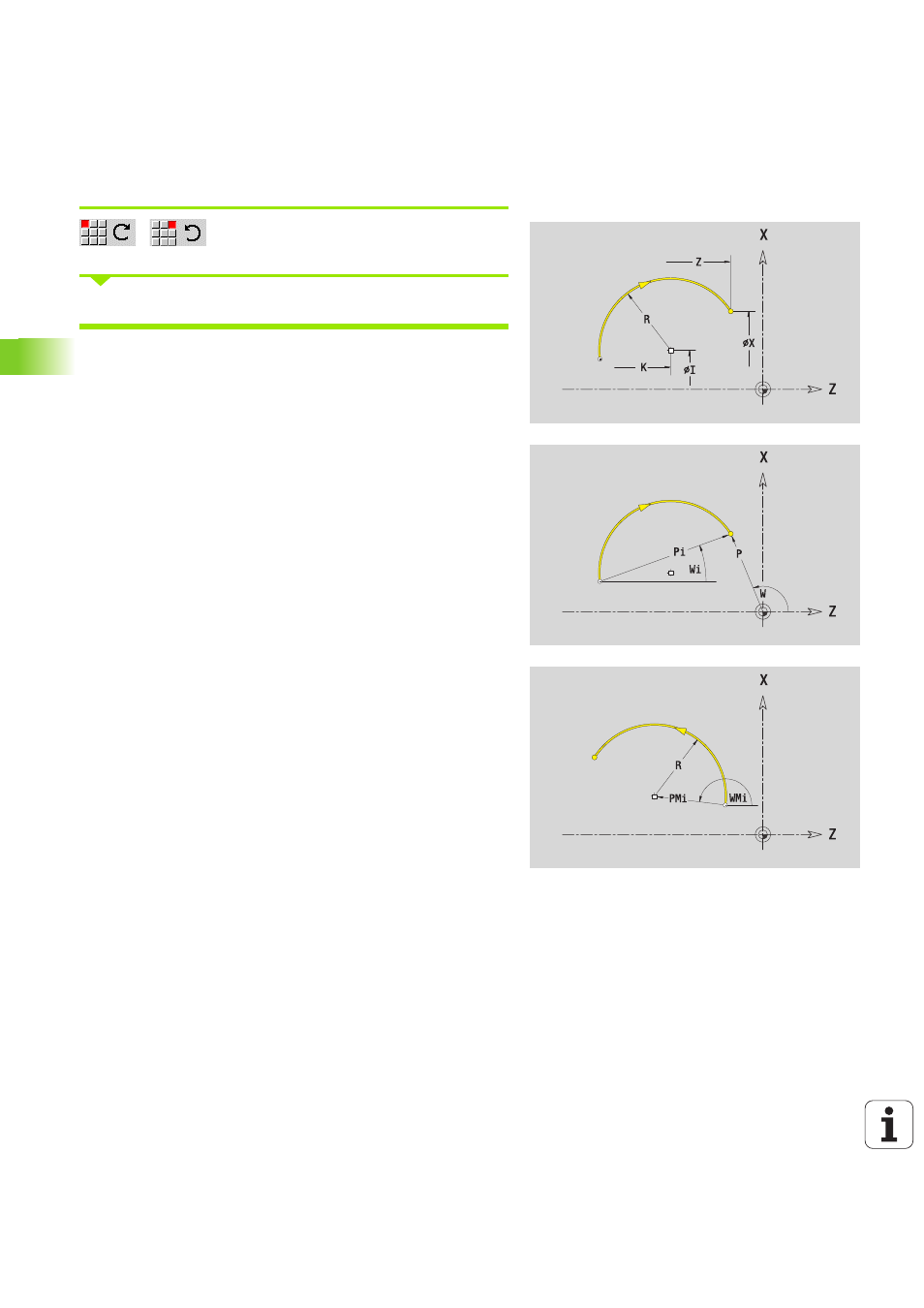

Arco di cerchio
Selezionare il senso di rotazione dell'arco di
cerchio
Quotare l'arco e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G2 o G3.
Parametri
X, Z
Punto di arrivo (punto finale dell'arco)
Xi, Zi Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)
W Punto di arrivo polare (angolo)
Wi Punto di arrivo polare, incrementale – Angolo (riferito al
punto di partenza)
P Punto di arrivo polare (quota radiale)
Pi Punto di arrivo polare, incrementale (distanza punto di
partenza – punto di arrivo)
I, K Centro arco
Ii, Ki Centro arco incrementale (distanza punto di partenza –
centro in direzione X, Z)
PM Centro arco polare (quota radiale)
PMi Centro arco polare, incrementale (distanza punto di
partenza – centro)
WM Centro arco polare – Angolo
WMi Centro arco polare, incrementale – Angolo (riferito al punto
di partenza)
R Raggio
ANs Angolo tangenziale nel punto di partenza
ANe Angolo tangenziale nel punto di arrivo
ANp Angolo con elemento precedente
ANn Angolo con elemento successivo
U, F, D, FP: vedere attributi di lavorazione Pag. 379
