HEIDENHAIN CNC PILOT 640

433

5.12 Pr

ofili su superficie fr

ontale in smar

t.T

u

rn

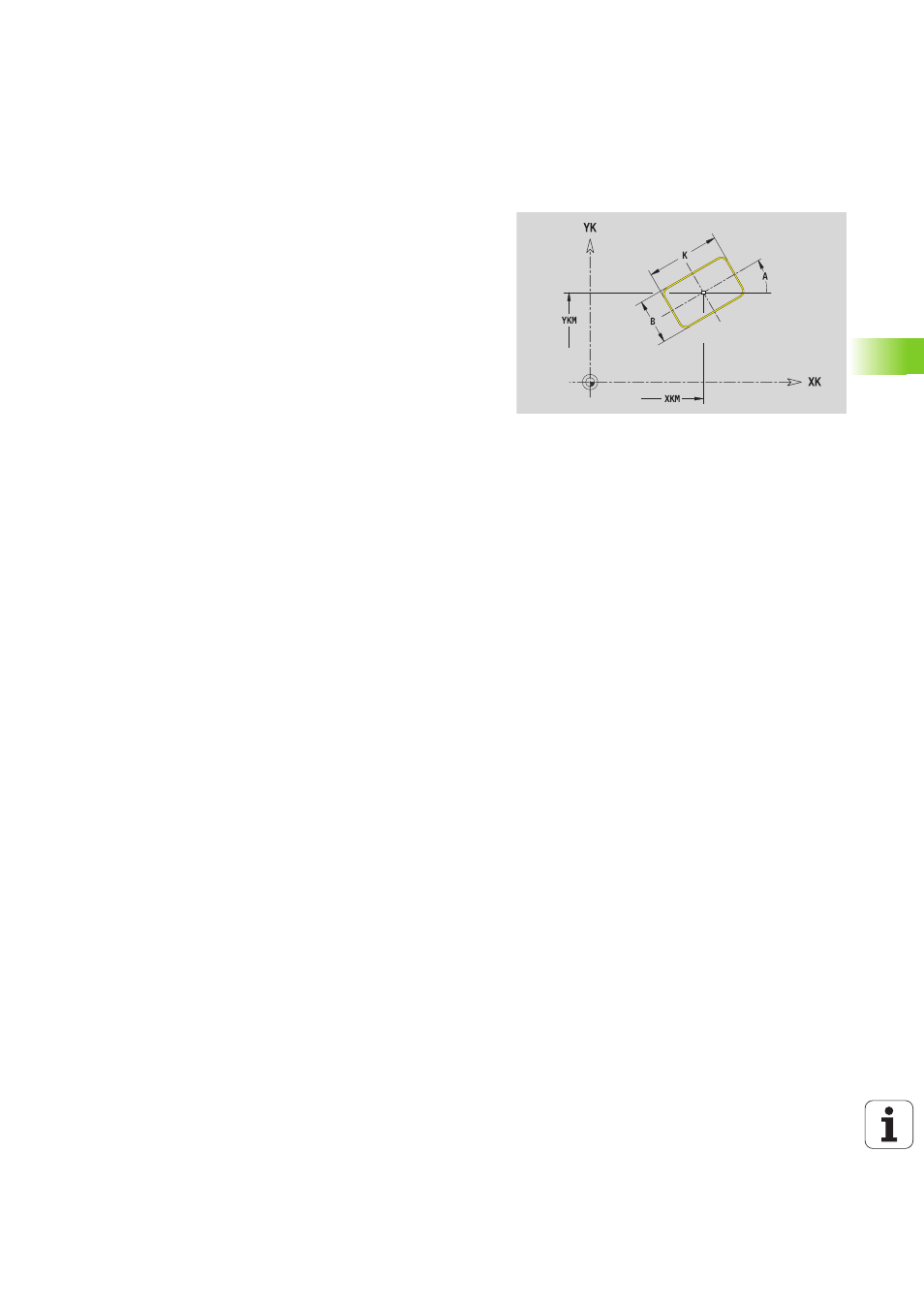

Rettangolo superficie frontale

La Quota di riferimento ZR può essere determinata con la funzione

"Selezione piano di riferimento" (vedere pagina 429).
ICP genera:

l'identificativo di sezione FACE_C con il parametro Quota di

riferimento. Per profili annidati ICP genera solo un identificativo di

sezione,

una G308 con i parametri Nome profilo e Profondità di fresatura,

una G305 con i parametri della figura,

una G309.

Dati di riferimento superficie frontale
ID

Nome profilo

PT

Profondità di fresatura

ZR

Quota di riferimento

Parametri figura
XKM, YKM Centro figura (coordinate cartesiane)
A

Angolo posizione (riferimento: asse XK)

K

Lunghezza

B

Larghezza

BR

Arrotondamento
