266
Modo Teach-in
4.5 Cicli di tr
oncat
u
ra

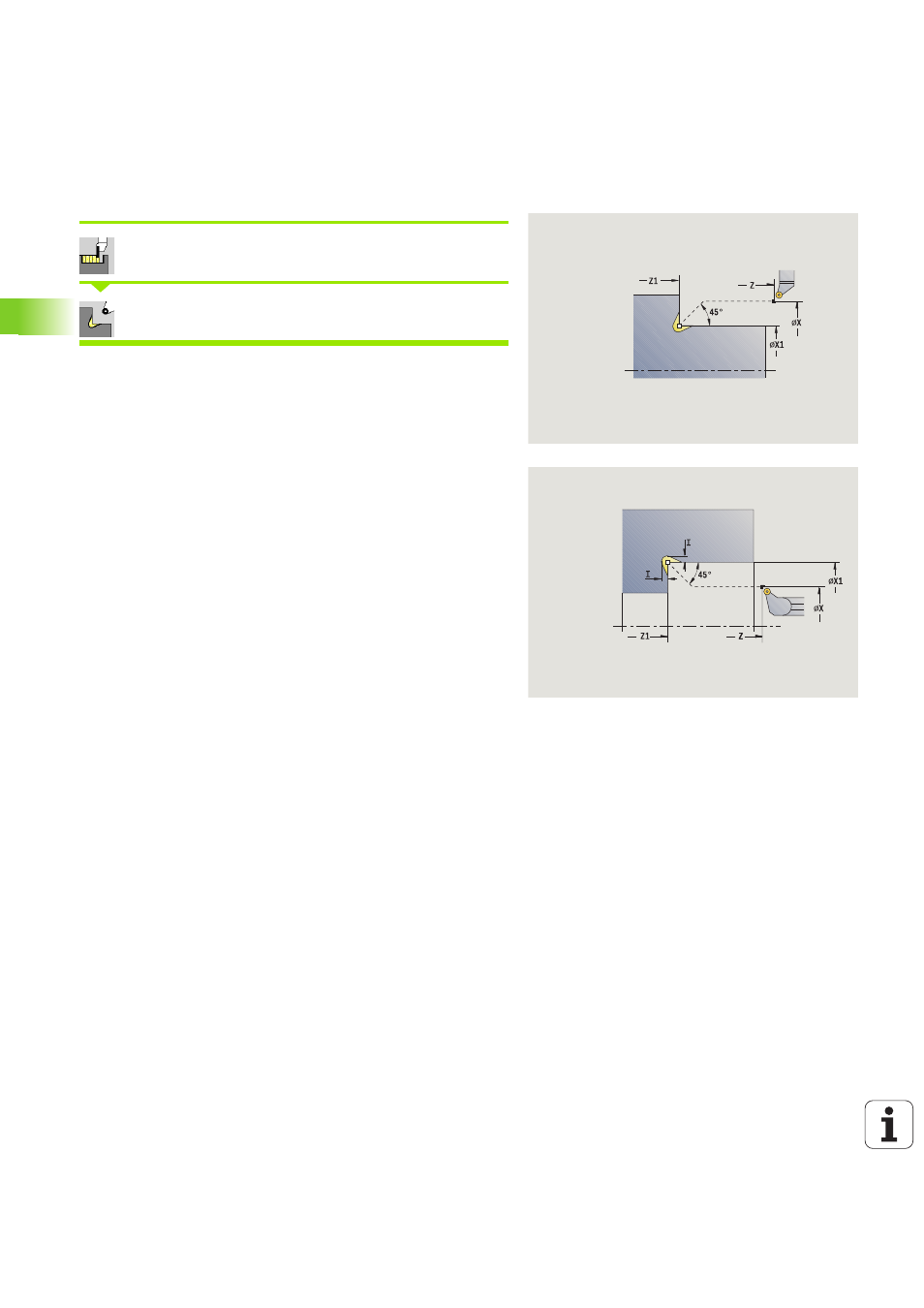

Scarico Forma K
Selezionare Cicli di troncatura
Selezionare Scarico K
La forma realizzata del profilo dipende dall'utensile impiegato, in
quanto viene eseguita soltanto una passata lineare nell'angolo di 45°.
Tipo di lavorazione per accesso al database tecnologico: Finitura
Esecuzione ciclo
1
Spostamento in rapido a 45° su "Distanza di sicurezza" davanti allo
Spigolo profilo X1, Z1
2
Inizio lavorazione con Profondità scarico I
3 Allontanamento dell'utensile sullo stesso percorso raggiungendo il
punto di partenza
4 Avvicinamento secondo l'impostazione G14 al Punto cambio
utensile
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Spigolo profilo
I Profondità scarico
G47 Distanza di sicurezza (vedere pagina 142)
G14 Punto cambio utensile (vedere pagina 142)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione superficie posteriore
