HEIDENHAIN CNC PILOT 640
323
4.8 Cicli di fr
esat
ur
a

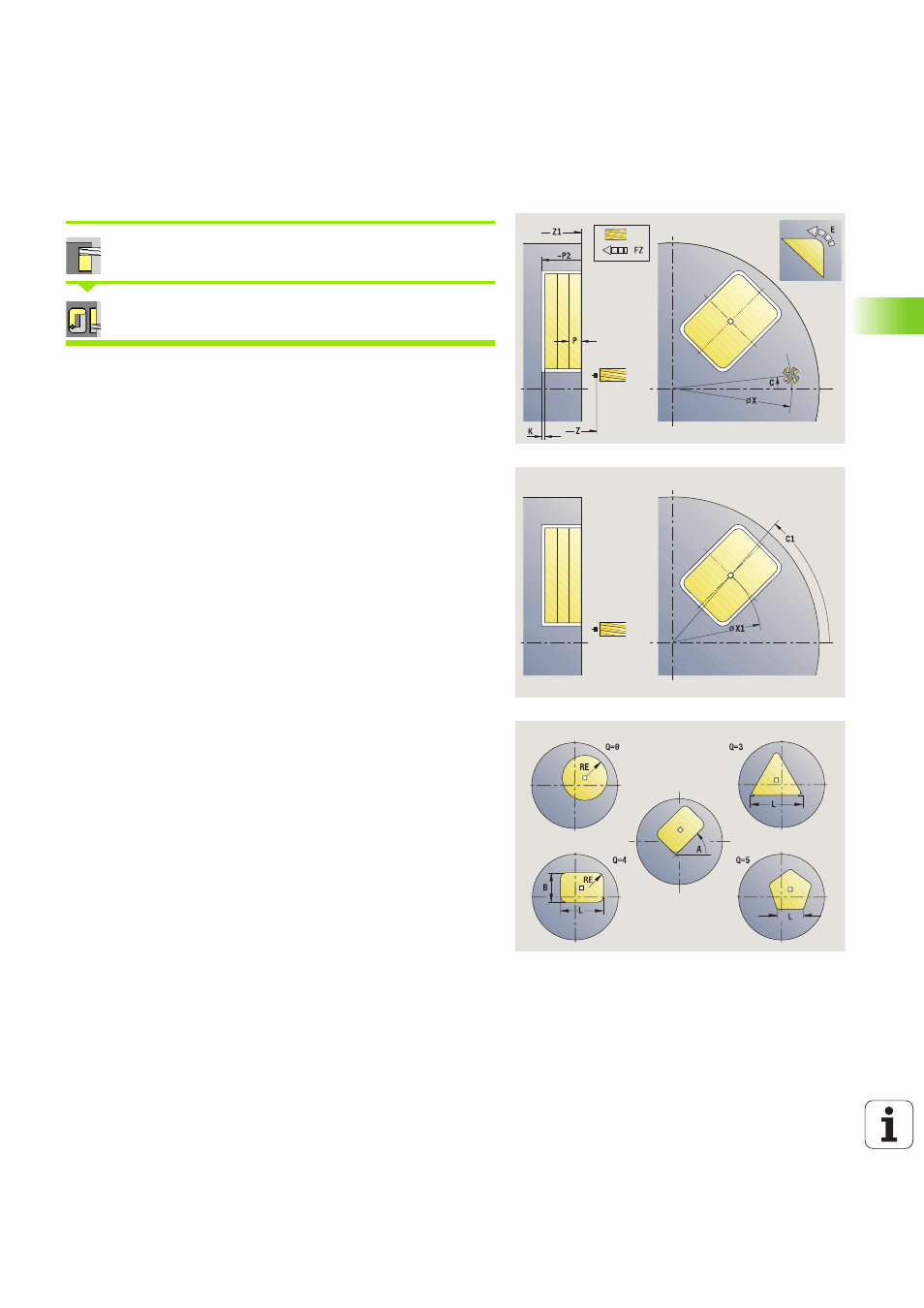

Figura assiale
Selezionare Fresatura
Selezionare Matrice assiale
In funzione dei parametri, il ciclo fresa uno dei seguenti profili ovvero
sgrossa/rifinisce una tasca sulla superficie frontale:
 Rettangolo (Q=4, L<\>B)
 Quadrato (Q=4, L=B)
 Cerchio (Q=0, RE\>0, L e B: nessuna immissione)
 Triangolo o poligono (Q=3 o Q\>4, L<\>0)
Parametri ciclo
(prima finestra di immissione)
X, Z Punto di partenza
C Angolo mandrino (posizione asse C) – (default: angolo
mandrino attuale)
X1 Diametro centro figura
C1 Angolo centro figura (default: angolo mandrino C)
Q Numero lati (default: 0)
 Q=0: cerchio
 Q=4: rettangolo, quadrato
 Q=3: triangolo
 Q\>4: poligono
L Lunghezza lato
 Rettangolo: lunghezza rettangolo
 Quadrato, poligono: lunghezza lato
 Poligono: L<0 diametro cerchio interno
 Cerchio: nessuna immissione
B Larghezza rettangolo
 Rettangolo: larghezza rettangolo
 Quadrato: L=B
 Poligono, cerchio: nessuna immissione
RE Raggio arrotondamento (default: 0)
 Rettangolo, quadrato, poligono: raggio di
arrotondamento
 Cerchio: raggio del cerchio
RB Piano di ritorno
A Angolo rispetto all'asse X (default: 0)
 Rettangolo, quadrato, poligono: posizione della figura
 Cerchio: nessuna immissione
Z1 Spigolo superiore di fresatura (default: punto di partenza Z)
