HEIDENHAIN CNC PILOT 640
105
3.6 Misur
a
zione di ut
ensili

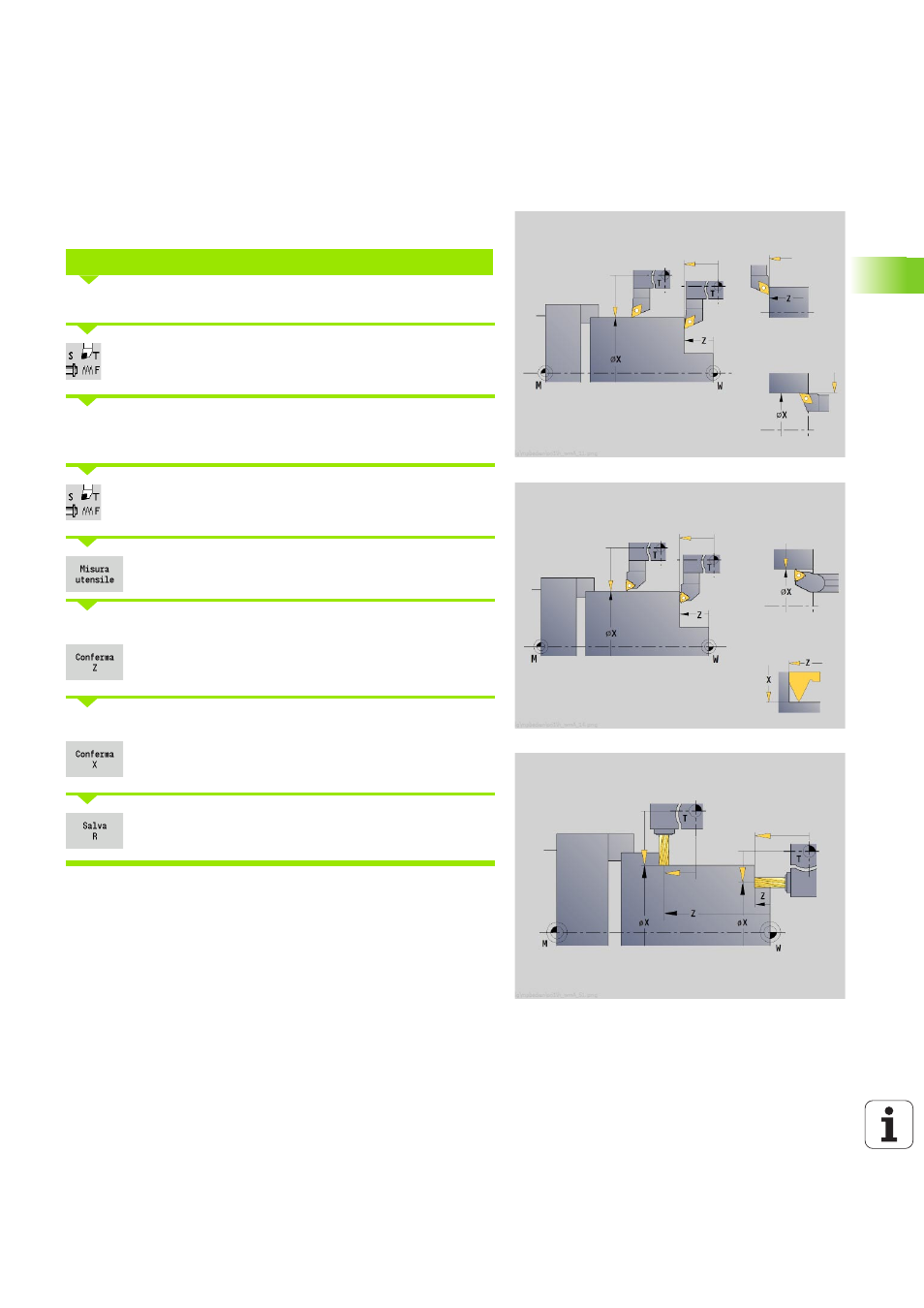

Sfioramento
Per lo "sfioramento" si determinano le quote in riferimento ad un
utensile quotato.
Impostare l'utensile da quotare nella tabella utensili.
Serrare un utensile quotato e inserire il numero T nella
Finestra di dialogo TSF
.
Tornire la superficie piana e definire questa posizione come origine
pezzo.
Ritornare alla Finestra di dialogo TSF e inserire
l'utensile da misurare.
Attivare Misura utensile
Sfiorare la superficie piana.
Inserire "0" come Coordinata punto di misura Z
(origine pezzo) e salvare.
Tornire il diametro misurato.
Inserire la quota del diametro come Coordinata punto
di misura X
e salvare.
Per utensili per tornire inserire il raggio del tagliente e
acquisire nella tabella utensili.
DETERMINAZIONE DELLE QUOTE UTENSILE MEDIANTE SFIORAMENTO
