Foratura profonda radiale
Selezionare Foratura
Selezionare Foratura profonda radiale
Il ciclo esegue in diversi passi un foro sulla superficie cilindrica. Dopo
ogni passo la punta viene ritirata e dopo un tempo di sosta portata alla
distanza di sicurezza. Definire la prima passata di foratura con 1ª prof.
forat.
Ad ogni successivo passo di foratura si riduce del Valore di
riduz. prof. for. , senza scendere al di sotto del valore di Prof. min.
di foratura .

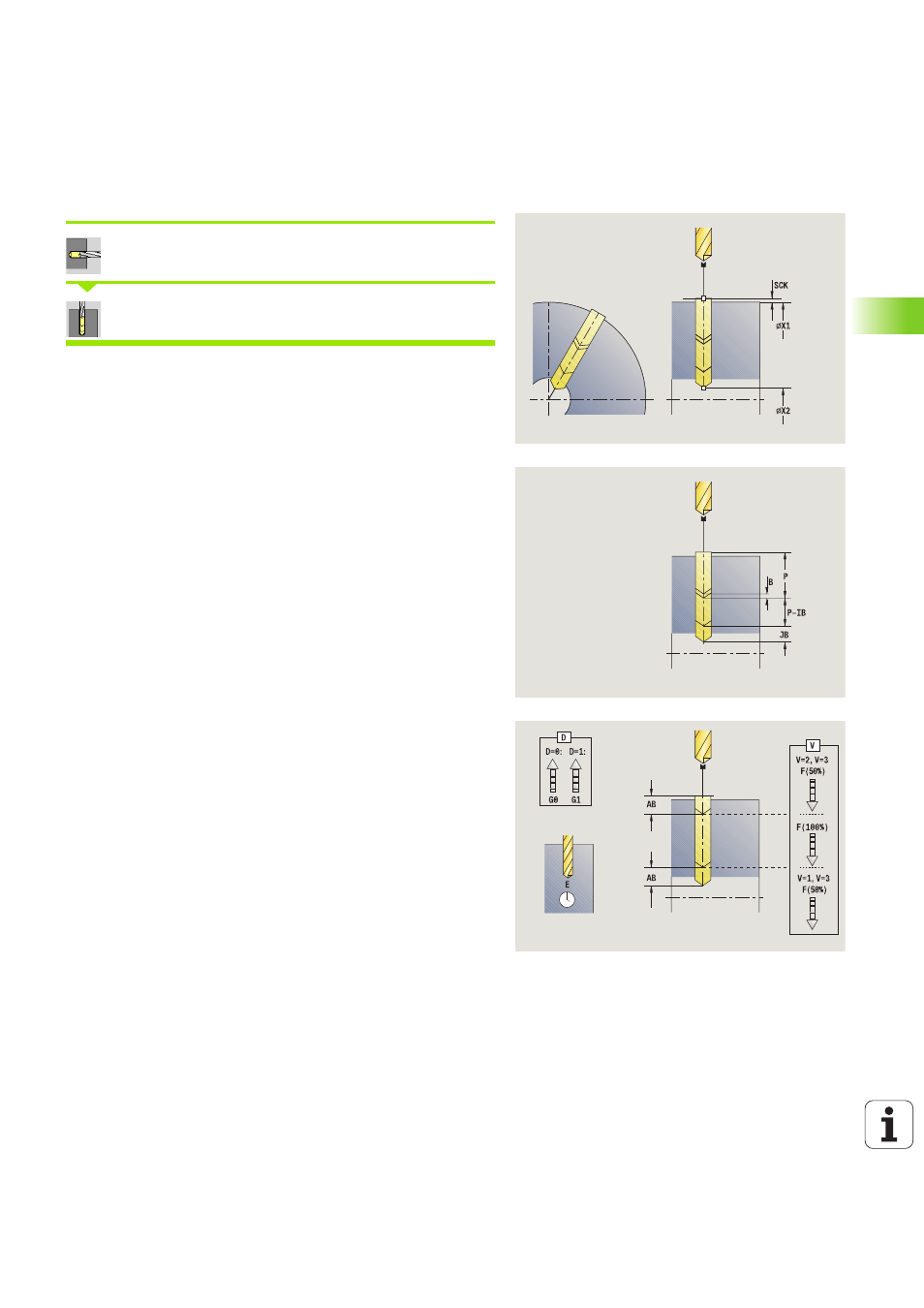

Parametri ciclo
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C)
X1 Punto di partenza foro (default: foro da X)
X2 Punto finale foro
P 1ª profondità di foratura (default: foratura senza
interruzione)
IB Valore di riduzione profondità di foratura (default: 0)
JB Profondità minima di foratura (default: 1/10 di P)
B Lunghezza ritorno (default: ritorno sul "Punto iniziale foro")
E Tempo di sosta per rottura truciolo a fine foro
(default: 0)
D Ritorno – Velocità di ritorno e accostamento all'interno del
foro (default: 0)
 0: rapido
 1: avanzamento
AB Lunghezza di foratura (default: 0)
V Varianti di foratura (default: 0)
 0: senza riduzione di avanzamento
 1: riduzione avanzamento a fine foro
 2: riduzione avanzamento a inizio foro
 3: riduzione avanzamento a inizio e fine foro
G14 Punto cambio utensile (vedere pagina 142)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
SCK Distanza di sicurezza (vedere pagina 142)
BP Durata pausa: intervallo di tempo per l'interruzione del
movimento di avanzamento. Con l'avanzamento interrotto
(intermittente) il truciolo viene rotto.
