HEIDENHAIN CNC PILOT 640

493

6.3 V

isualizzazioni

6.3 Visualizzazioni

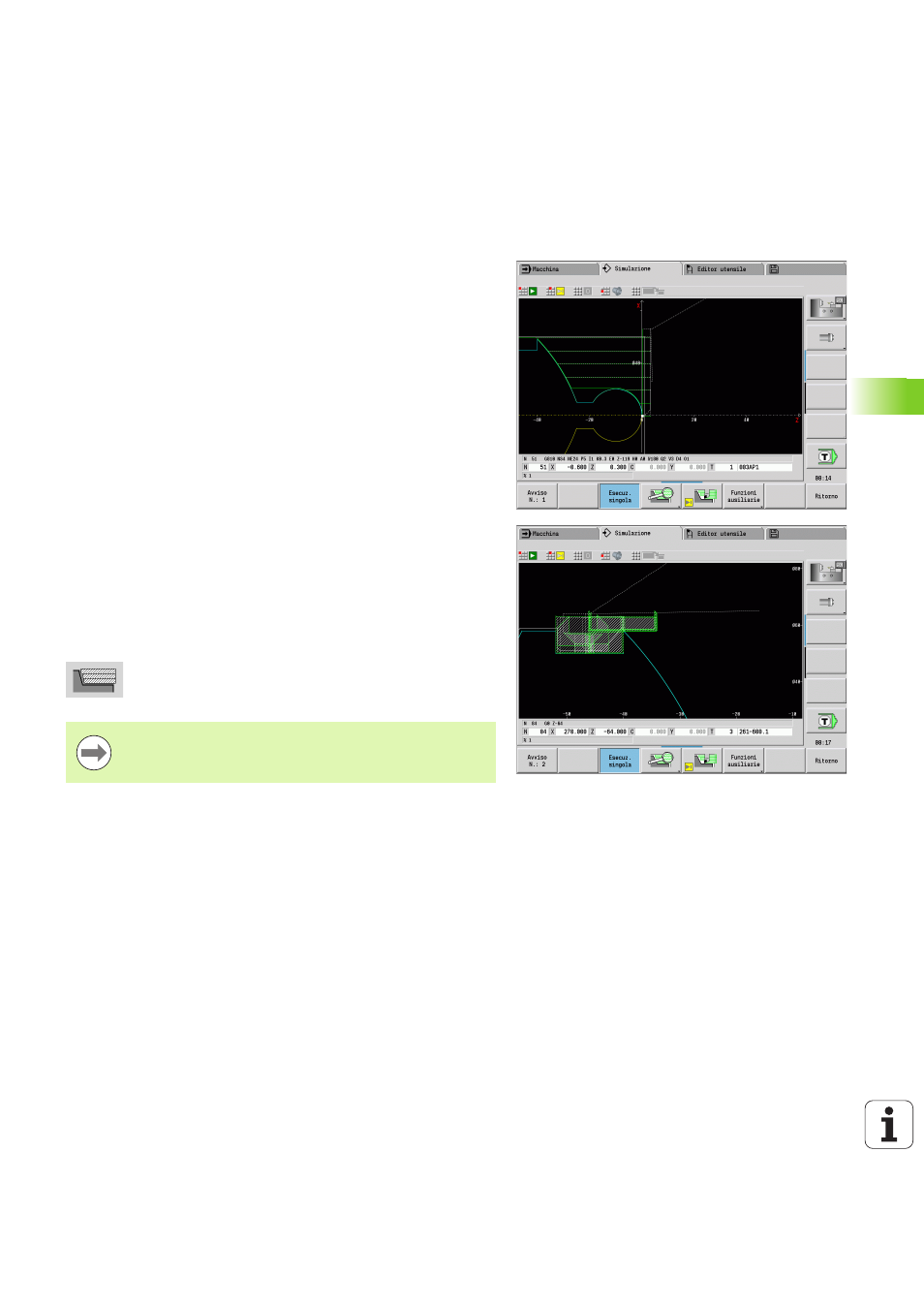

Rappresentazione del percorso

I percorsi in rapido

vengono rappresentati con linea tratteggiata

bianca.

I percorsi in avanzamento

vengono rappresentati come linea o come

"traccia di taglio" secondo l'impostazione del softkey:

Rappresentazione a linee:

una linea continua rappresenta il

percorso della punta teorica del tagliente. La rappresentazione a

linee è l'ideale per ottenere una rapida panoramica sulla

configurazione di taglio. Non è tuttavia molto adeguata per il preciso

controllo dei profili, in quanto il percorso della punta teorica del

tagliente non corrisponde al profilo del pezzo. Questa "mancata

corrispondenza" viene compensata dalla correzione del raggio

tagliente.

Rappresentazione a tracce:

la simulazione rappresenta

tratteggiata la superficie attraversata dalla "zona tagliente"

dell'utensile. Consente cioè di identificare la zona lavorata tenendo

conto dell'esatta geometria del tagliente (raggio, larghezza,

posizione ecc.). In questo modo si può controllare nella simulazione

se rimane del materiale, il profilo viene violato o le sovrapposizioni

sono eccessive. La rappresentazione a tracce è particolarmente

interessante nelle lavorazioni di troncatura/foratura e nelle

lavorazioni oblique, poiché la forma dell'utensile è determinante per

il risultato.

Attivazione della rappresentazione a tracce

Con softkey attivato i percorsi di traslazione vengono

rappresentati come "traccia di taglio".

La velocità di simulazione si influenza con il parametro

utente "Simulazione/Impostazioni generali/Ritardo

percorso".
