HEIDENHAIN CNC PILOT 640
477
5.15 Pr
ofili del piano YZ

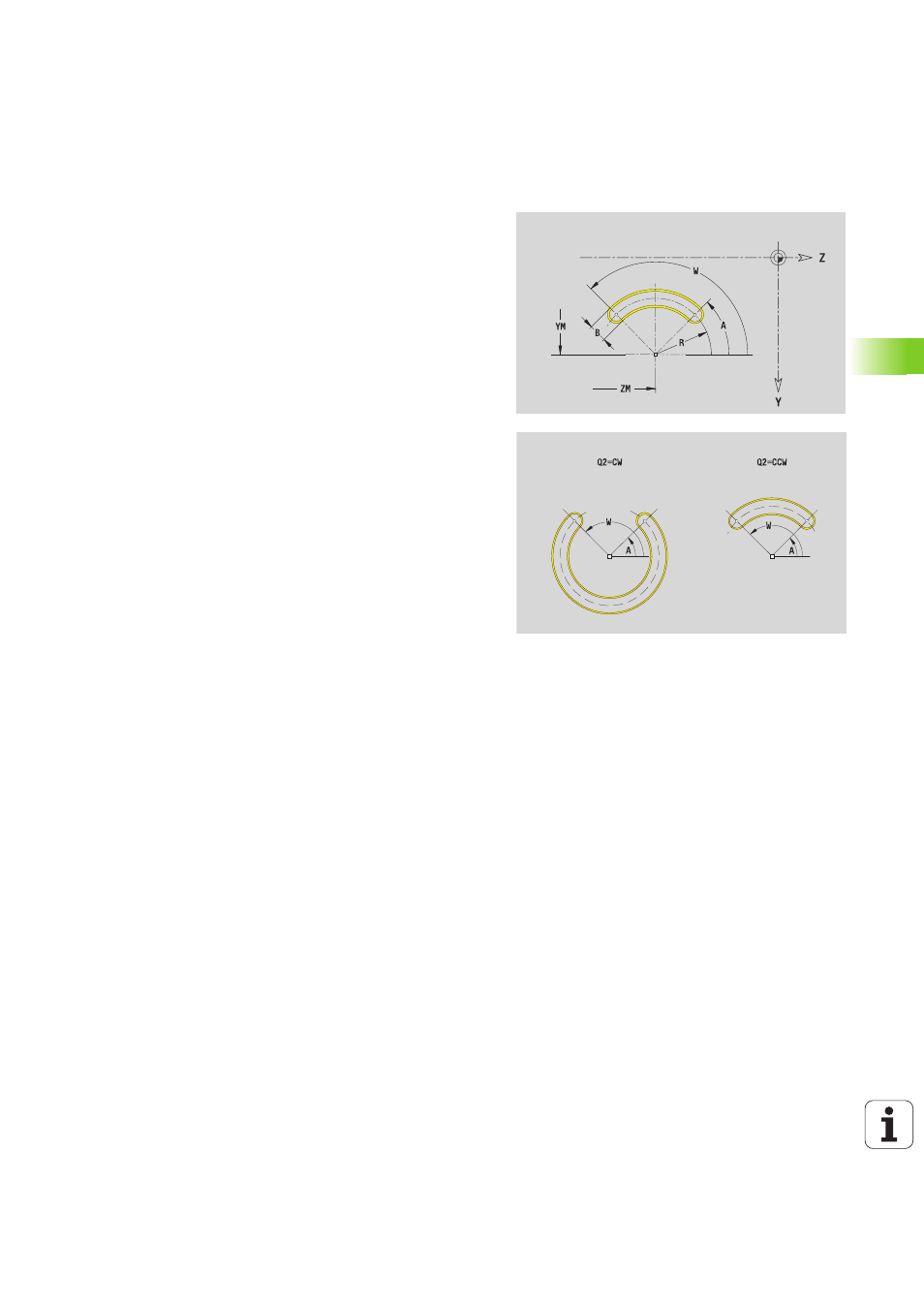

Scanalatura circolare piano YZ
Il Diametro di riferimento XR può essere determinato con la
funzione "Selezione piano di riferimento" (vedere pagina 429).
ICP genera:
 l'identificativo di sezione LATERAL_Y con i parametri Diametro di
riferimento e Angolo mandrino. L'identificativo di sezione non viene
inserito in caso di profili annidati,
 una G308 con i parametri Nome profilo e Profondità di fresatura,
 una G382 o G383 con i parametri della figura,
 una G309.
Dati di riferimento piano YZ
ID
Nome profilo
PT Profondità di fresatura
C Angolo mandrino
XR Diametro di riferimento
Parametri figura
YM, ZM
Centro figura
A Angolo di partenza (riferimento: asse X)
W Angolo finale (riferimento: asse X)
R Raggio curva (riferimento: traiettoria del centro della
scanalatura)
Q2 Senso di rotazione
 CW
 CCW
B Larghezza
