4.9 Sag

o

me di f

o

rat

u

ra e fr

esat

ur

a

Esempi di lavorazione di sagome

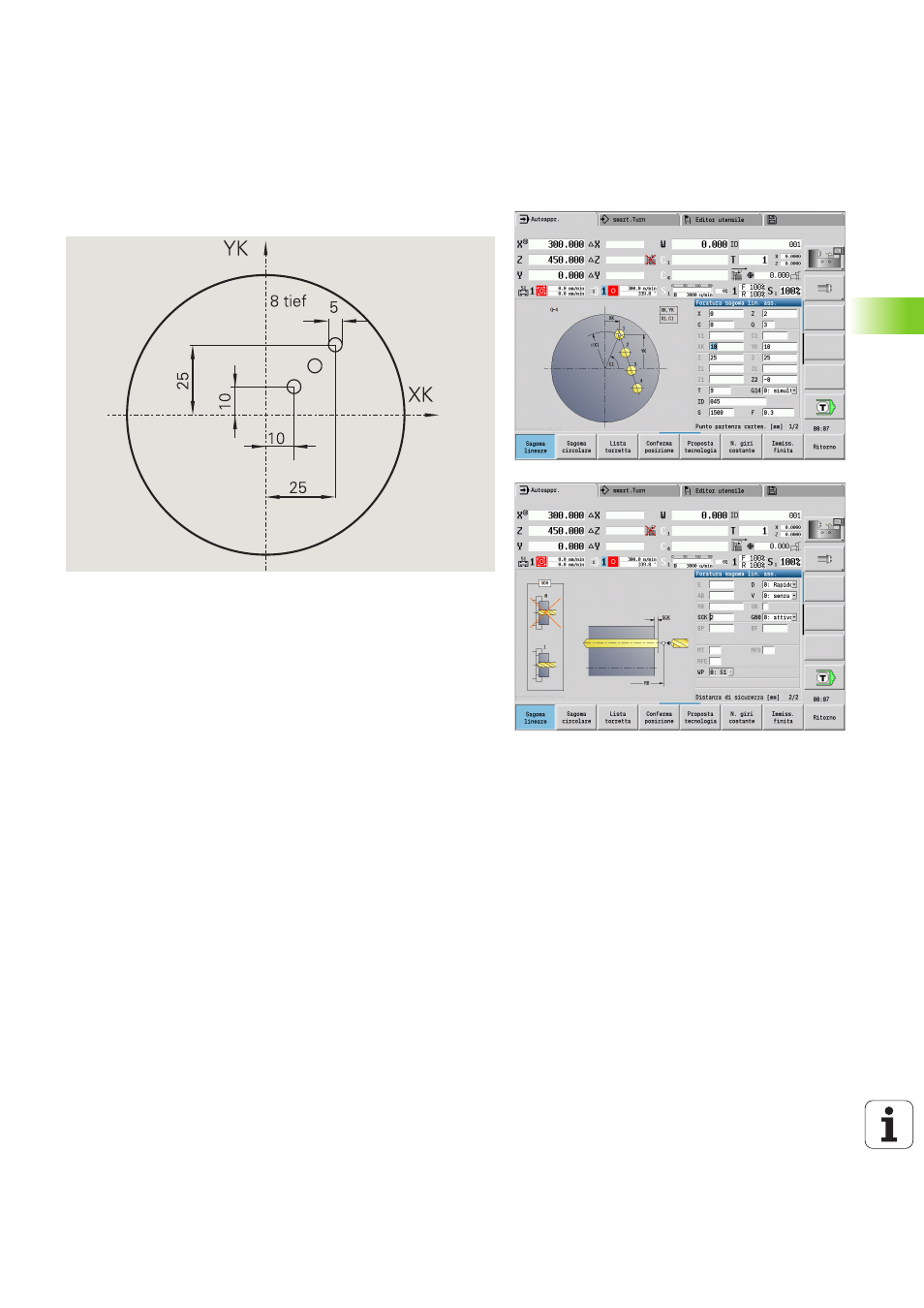

Sagoma di foratura lineare su superficie frontale

Sulla superficie frontale viene eseguita una sagoma di foratura lineare

con il ciclo Foratura assiale. Questa lavorazione presuppone un

mandrino posizionabile e utensili motorizzati.
Vengono indicate le coordinate del primo e dell'ultimo foro nonché il

numero di fori. Per la foratura viene indicata solo la profondità.

dati utensile

TO = 8 – Orientamento utensile

DV = 5 – Diametro foro

BW = 118 – Angolo dell'inserto

AW = 1 – Utensile motorizzato
