HEIDENHAIN CNC PILOT 640
197
4.4 Cicli di aspor
tazione tr
ucioli
Tipo di lavorazione per accesso al database tecnologico: Sgrossatura

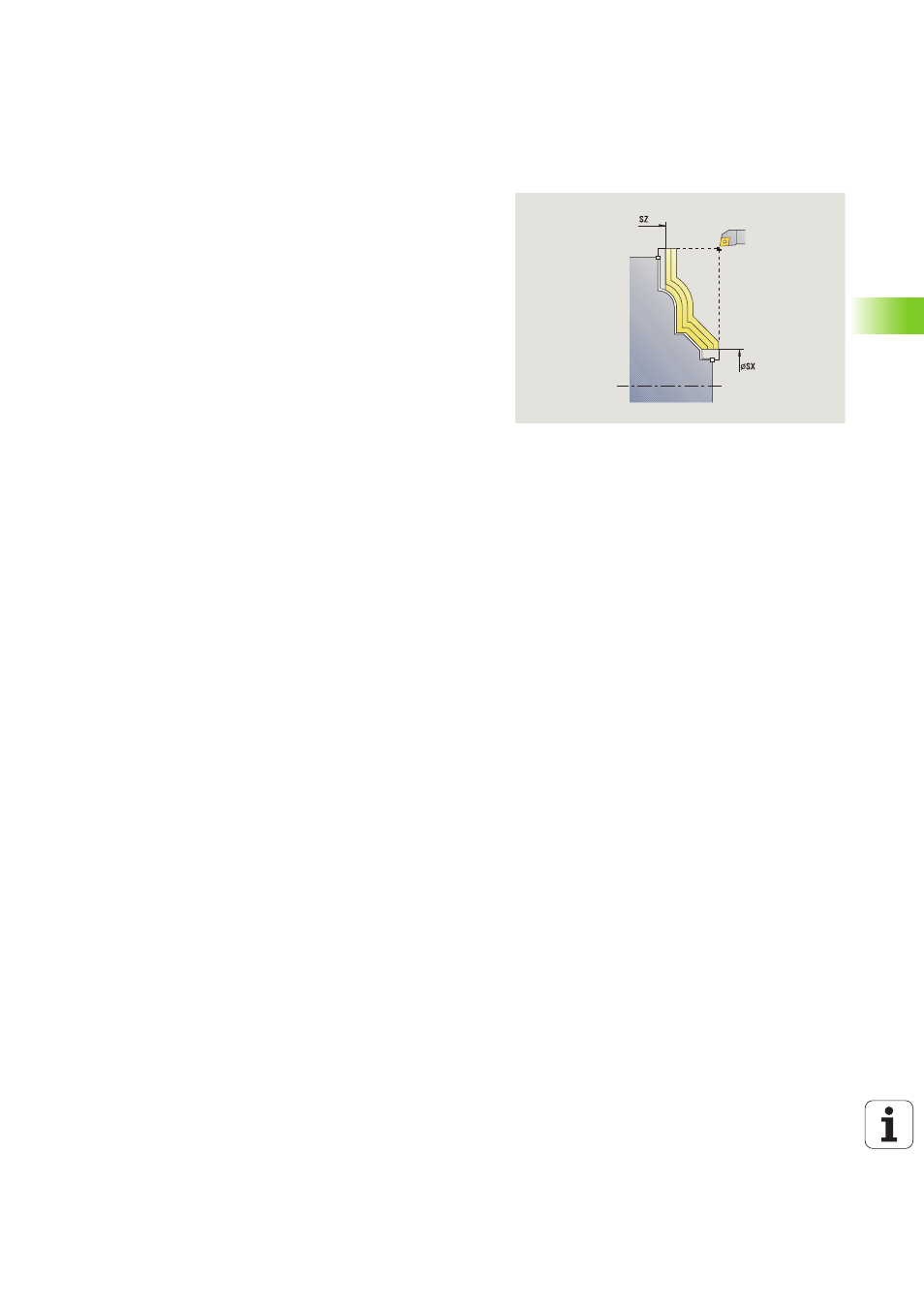

Esecuzione ciclo
1
Calcolo della configurazione di taglio (incremento) tenendo conto di
Sovram. pezzo grezzo J
J=0: la geometria del tagliente viene considerata. In questo
modo si possono ottenere accostamenti differenti in direzione
assiale e radiale.
J\>0: in direzione assiale e radiale viene utilizzato lo stesso
incremento.
2
Incremento dal punto di partenza parallelamente all'asse per la
prima passata
3
Lavorazione secondo la configurazione di taglio calcolata
4
Ritorno e avanzamento per la successiva passata
5
Ripetizione di 3...4, fino a lavorare l'area definita
6
Ritorno parallelamente all'asse al punto di partenza
7
Avvicinamento secondo l'impostazione G14 al Punto cambio
utensile
G14
Punto cambio utensile (vedere pagina 142)
T
Numero posto torretta
ID
Numero ID utensile
S
Numero di giri/Velocità di taglio
F
Avanzamento al giro
BP
Durata pausa: intervallo di tempo per l'interruzione del
movimento di avanzamento. Con l'avanzamento interrotto
(intermittente) il truciolo viene rotto.
BF
Durata avanzamento: intervallo di tempo alla successiva
pausa. Con l'avanzamento interrotto (intermittente) il
truciolo viene rotto.
XA, ZA
Punto iniziale pezzo grezzo (attivo solo se non è
programmato alcun pezzo grezzo):
XA, ZA non programmato: il profilo del pezzo grezzo
viene definito dalla posizione dell'utensile e dal profilo
ICP.
XA, ZA programmato: definizione dello spigolo del
profilo pezzo grezzo.
A
Angolo di avvicinamento (riferimento: asse Z) – (default:
ortogonale all'asse Z)
W
Angolo di allontanamento (riferimento: asse Z) –
(default: parallelo all'asse Z)
MT
M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS
M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE
M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP
Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
Azionamento principale
Contromandrino per lavorazione superficie posteriore
