HEIDENHAIN CNC PILOT 640
403
5.6 Lo z
oom nell'edit
o
r ICP

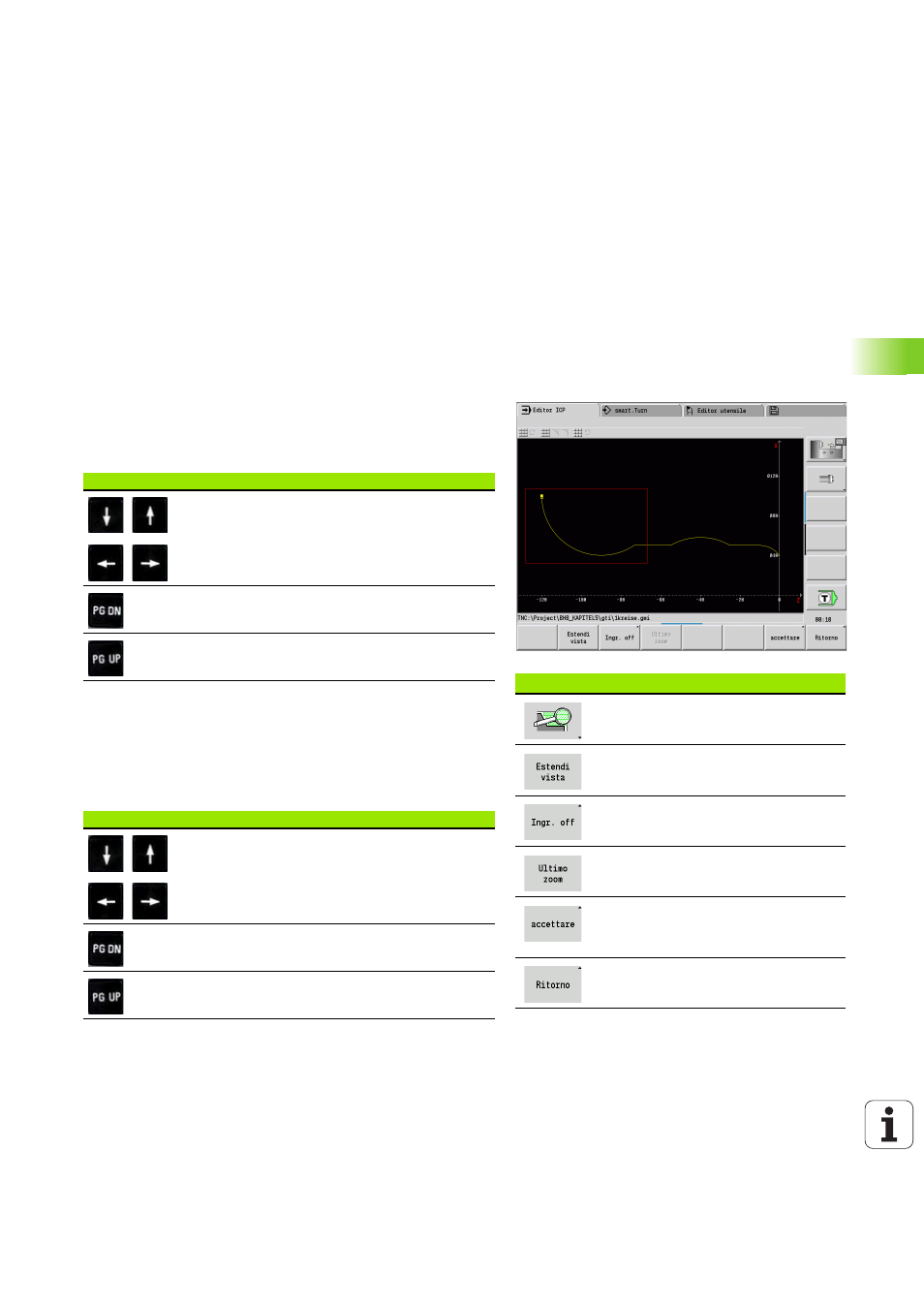

5.6 Lo zoom nell'editor ICP
Le funzioni Zoom consentono di modificare la sezione visibile
dell'immagine. A tale scopo è possibile impiegare i softkey e i tasti
cursore
nonché i tasti PgDn e PgUp. Lo "zoom" può essere richiamato
in tutte le finestre ICP.
Il CNC PILOT seleziona automaticamente la sezione dell'immagine in
funzione del profilo programmato. Con lo zoom è possibile selezionare
una sezione diversa.
Modifica sezione
Modifica della sezione dell'immagine con i tasti
 La sezione dell'immagine può essere modificata, senza aprire il
menu Zoom, con i tasti cursore nonché con i tasti PgDn e PgUp.
Modifica della sezione dell'immagine con il menu Zoom
 Se è selezionato il menu Zoom, nella finestra del profilo è
visualizzato un rettangolo rosso. Tale rettangolo rosso indica l'area
dello zoom che viene acquisita con il softkey Conferma o con il tasto
Enter
. La dimensione e la posizione di questo rettangolo possono
essere modificate con i tasti riportati di seguito.
Softkey della funzione Zoom
Attivazione dello zoom
Ingrandimento diretto della sezione
visibile dell'immagine (Zoom –).
Ritorno alla sezione di immagine
standard e chiusura del menu Zoom
Ritorno all'ultima sezione selezionata
Conferma dell'area evidenziata dal
rettangolo rosso come nuova sezione
e chiusura del menu Zoom
Chiusura del menu Zoom senza
modificare la sezione
Tasti per la modifica della sezione dell'immagine
I tasti cursore spostano il pezzo in direzione della
freccia.
Riduzione del pezzo rappresentato (Zoom –).
Ingrandimento del pezzo rappresentato (Zoom +).
Tasti per la modifica del rettangolo rosso
I tasti cursore spostano il rettangolo in direzione
della freccia.
Riduzione del rettangolo rappresentato (Zoom +).
Ingrandimento del rettangolo rappresentato (Zoom
–).
