5.13 Profili su superficie cilindrica in
smart.Turn
ICP mette a disposizione in smart.Turn i seguenti profili per la
lavorazione con l'asse C:
 profili complessi definiti con singoli elementi del profilo
 figure
 fori
 sagome di figure o fori
Dati di riferimento superficie cilindrica
I dati di riferimento sono seguiti dalla definizione del profilo con singoli
elementi: Vedere "elementi del profilo superficie cilindrica" a
pagina 422.

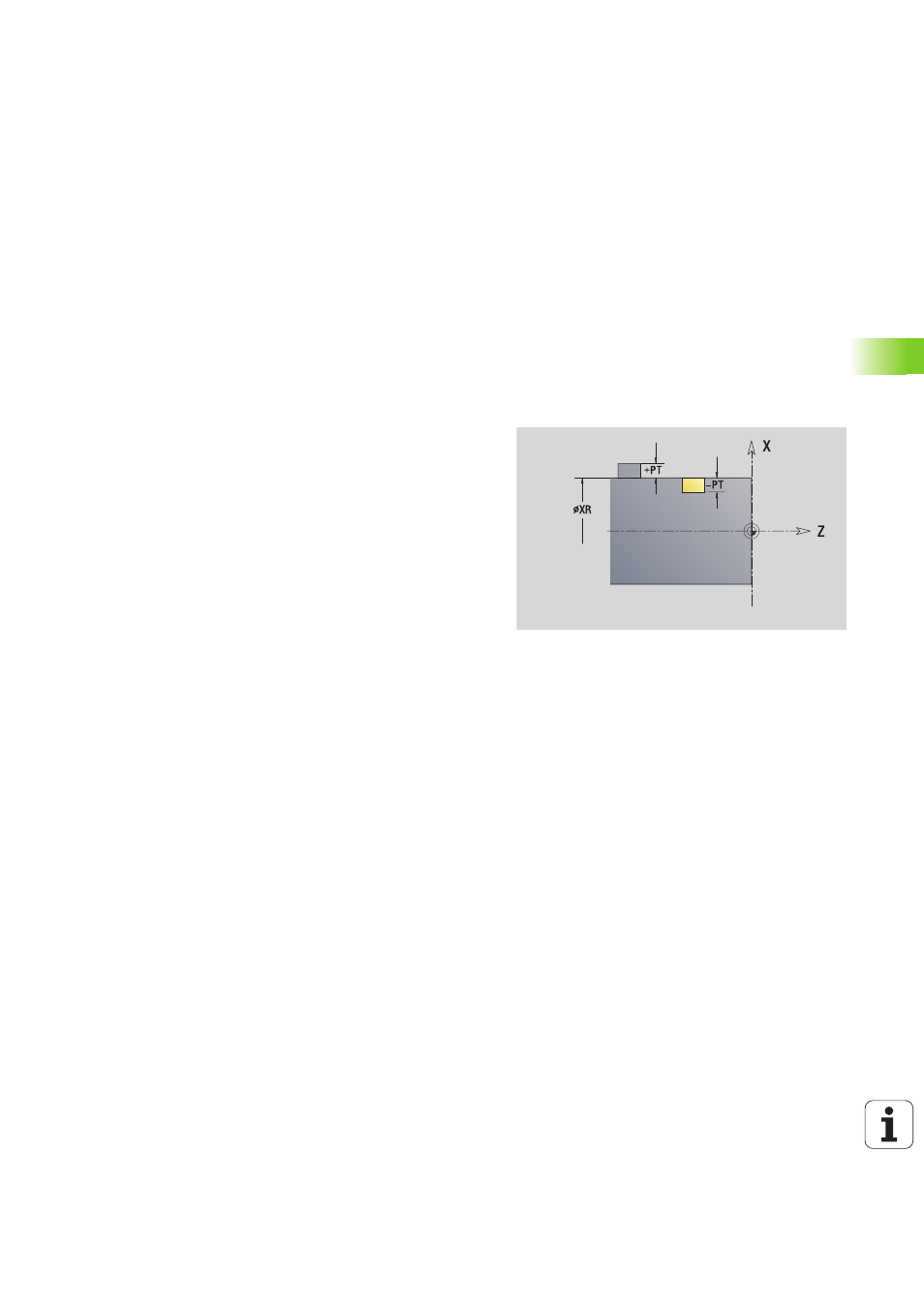

Il Diametro di riferimento XR può essere determinato con la
funzione "Selezione piano di riferimento" (vedere pagina 429). Il
diametro di riferimento viene impiegato per convertire la quota
angolare in quota elemento lineare.
ICP genera:
 l'identificativo di sezione LATERAL_C con il parametro Diametro di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
 una G308 con i parametri Nome profilo e Profondità di fresatura,
 una G309 alla fine della descrizione del profilo o dopo la figura.
Parametri delle lavorazioni di fresatura
ID
Nome profilo
PT Profondità di fresatura
XR Diametro di riferimento
