390

Programmazione ICP

5.4 Cr

eazione dei pr

ofili ICP

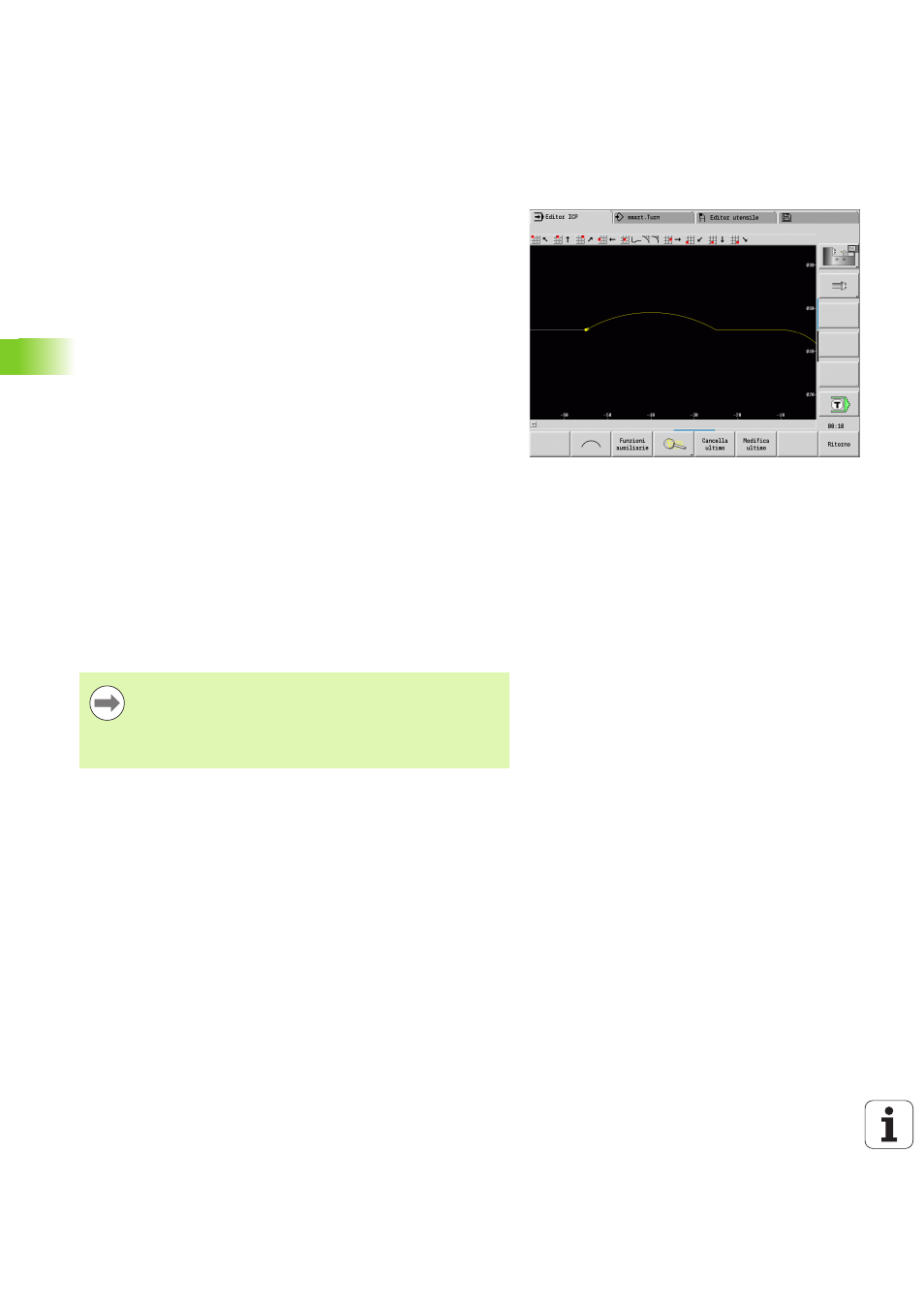

rappresentazione del profilo

Dopo l'inserimento di un elemento del profilo il CNC PILOT verifica se

l'elemento è finito o indefinito.

Un elemento finito del profilo è determinato in modo univoco e

completo e viene immediatamente rappresentato.

Un elemento indefinito non è completamente definito. L'editor

ICP:

posiziona un'icona inferiormente alla finestra di grafica, che

rispecchia il tipo di elemento e la direzione della linea/il senso di

rotazione,

rappresenta un elemento lineare indefinito, se il punto di partenza

e la direzione sono noti,

rappresenta un elemento circolare indefinito come cerchio

completo se il centro e il raggio sono noti.

Il CNC PILOT rappresenta un elemento indefinito del profilo in uno

definito non appena è possibile calcolarlo. L'icona viene quindi

cancellata.
Un elemento non corretto del profilo viene rappresentato, se fattibile.

Viene anche visualizzato un messaggio di errore.

Elementi indefiniti del profilo:

se per le successive immissioni del

profilo si verifica un errore in quanto non sono disponibili informazioni

sufficienti, è possibile selezionare e integrare gli elementi indefiniti.
Se sono presenti elementi "indefiniti" del profilo, gli elementi "finiti" non

possono essere modificati. Per l'ultimo elemento del profilo prima

dell'area indefinita è tuttavia possibile impostare o cancellare il

"passaggio tangenziale".

Se l'elemento da modificare è un elemento indefinito, la

relativa icona viene contrassegnata come "selezionata".

Il tipo di elemento e il senso di rotazione di un arco non

possono essere modificati. Il tal caso, però, l'elemento

del profilo deve essere cancellato e poi aggiunto.
