HEIDENHAIN CNC PILOT 640
435
5.12 Pr
ofili su superficie fr
ontale in smar
t.T
u
rn

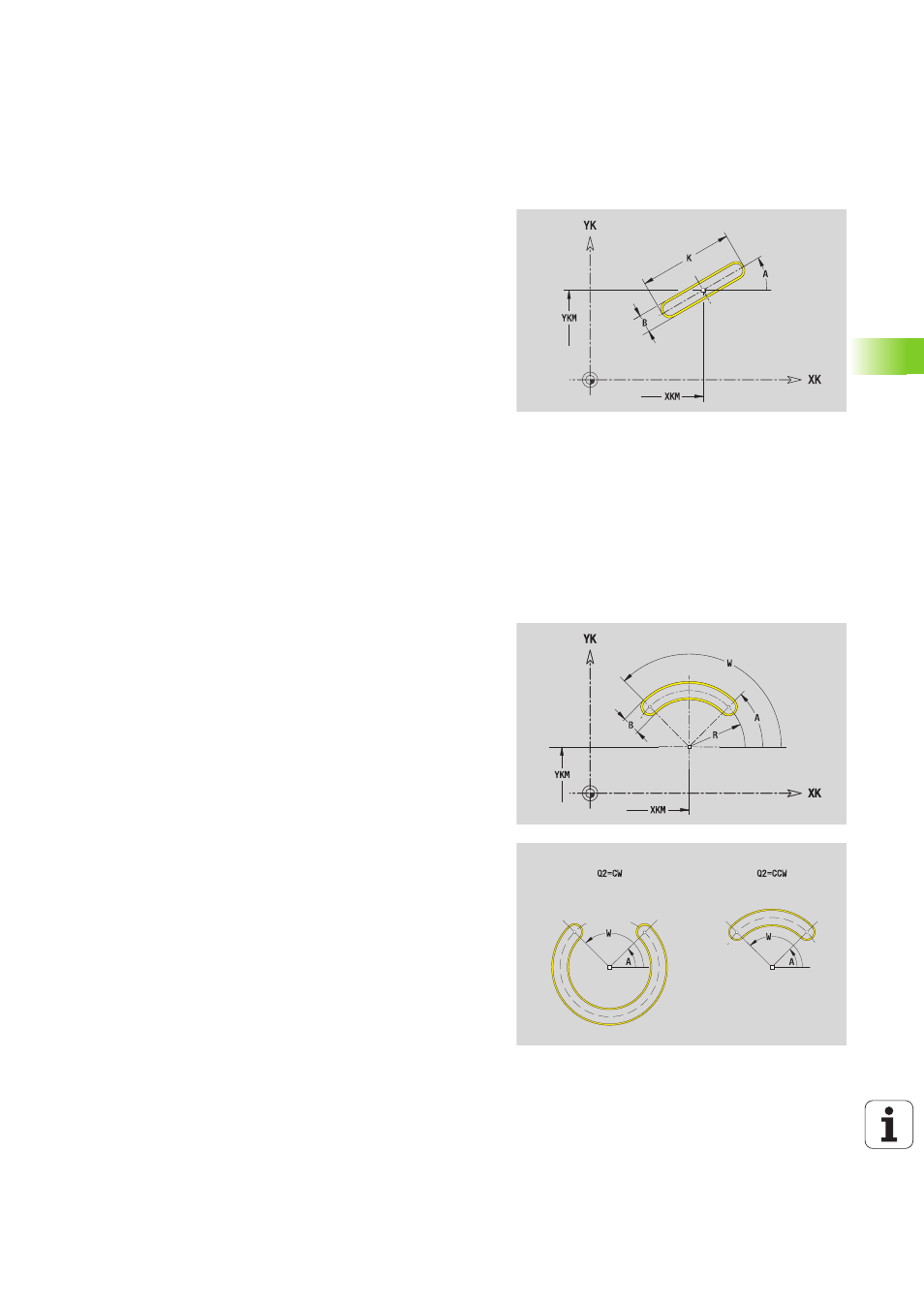

Scanalatura lineare superficie frontale
La Quota di riferimento ZR può essere determinata con la funzione
"Selezione piano di riferimento" (vedere pagina 429).
ICP genera:
 l'identificativo di sezione FACE_C con il parametro Quota di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
 una G308 con i parametri Nome profilo e Profondità di fresatura,
 una G301 con i parametri della figura,
 una G309.
Scanalatura circolare superficie frontale
La Quota di riferimento ZR può essere determinata con la funzione
"Selezione piano di riferimento" (vedere pagina 429).
ICP genera:
 l'identificativo di sezione FACE_C con il parametro Quota di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
 una G308 con i parametri Nome profilo e Profondità di fresatura,
 una G302 o G303 con i parametri della figura,
 una G309.
Dati di riferimento superficie frontale
ID
Nome profilo
PT Profondità di fresatura
ZR Quota di riferimento
Parametri figura
XKM, YKM Centro figura (coordinate cartesiane)
A
Angolo posizione (riferimento: asse XK)
K Lunghezza
B Larghezza
Dati di riferimento superficie frontale
ID
Nome profilo
PT Profondità di fresatura
ZR Quota di riferimento
Parametri figura
XKM, YKM Centro figura (coordinate cartesiane)
A
Angolo di partenza (riferimento: asse XK)
W Angolo finale (riferimento: asse XK)
R Raggio curva (riferimento: traiettoria del centro della
scanalatura)
Q2 Senso di rotazione
 CW
 CCW
B Larghezza
