HEIDENHAIN CNC PILOT 640

583

8.2 P

a

ra

metr

i

Foratura – lavorazione
I parametri si applicano alla foratura con il ciclo di foratura profonda

(G74).

Fresatura
Fresatura – Avvicinamento e allontanamento
I movimenti avvicinamento e allontanamento vengono eseguiti in

rapido (G0).

Lavorazione

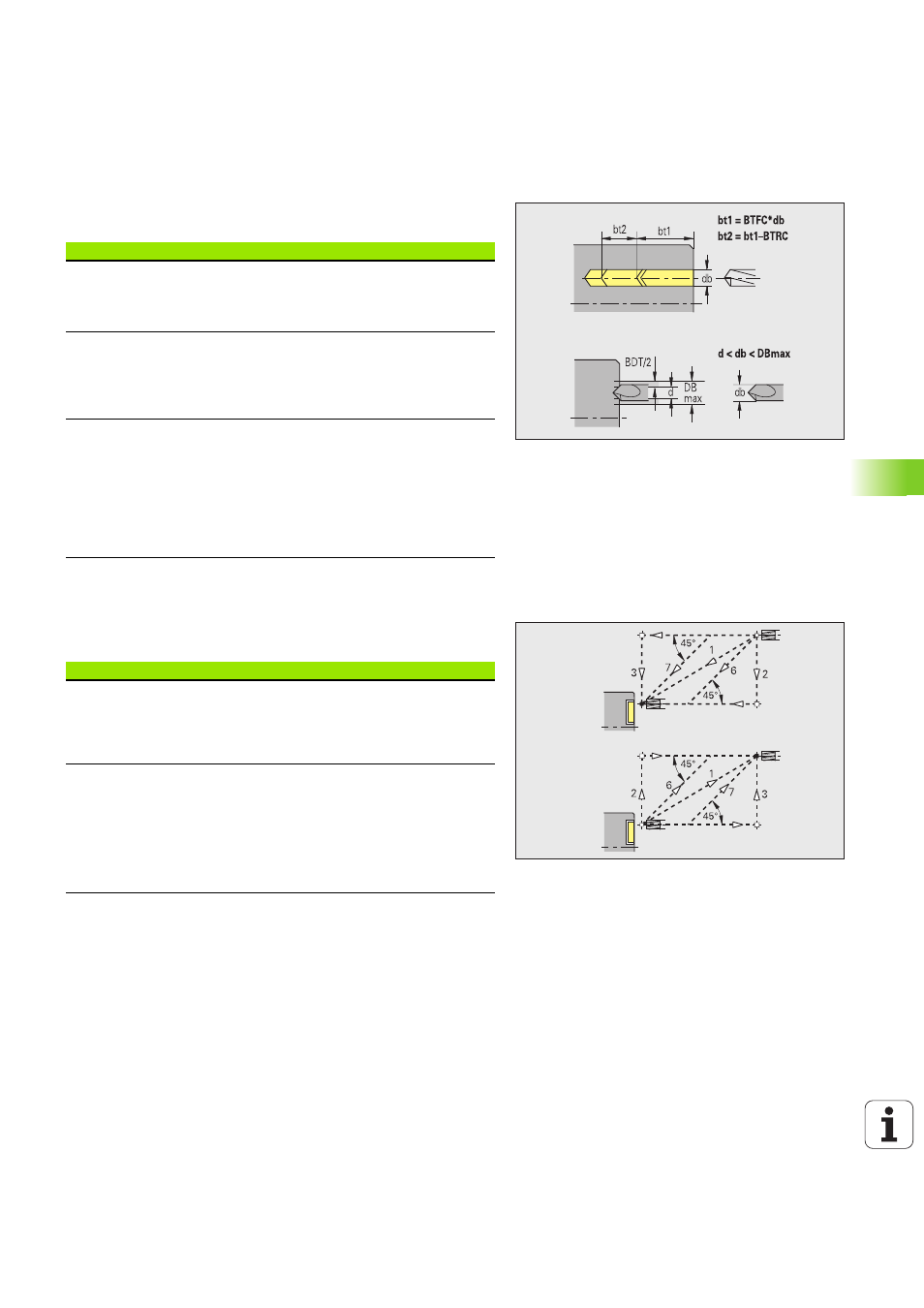

Fattore profondità di foratura [BTFC]

1ª profondità di foratura: bt1 = BTFC * db
(db: diametro punta)

Riduzione profondità di foratura [BTRC]

2ª profondità di foratura: bt2 = bt1 – BTRC
Gli ulteriori passi di foratura vengono ridotti in modo

corrispondente.

Tolleranza diametro punta [BDT]

Per la selezione degli utensili per foratura (centratore, punta da

centri, utensile per svasatura, punta a più diametri, alesatore di

svasatura).

Diametro di foratura: DBmax = BDT + d (DBmax: diametro di

foratura massimo)

Selezione dell'utensile: DBmax \> DB \> d

Avvicinamento e allontanamento

Avvicinamento superficie frontale [ANMS]

Avvicinamento superficie cilindrica [ANMM]

Allontanamento superficie frontale [ABMS]

Allontanamento superficie cilindrica [ABMM]

Strategia di avvicinamento/allontanamento:

1: direzione X e Z contemporaneamente

2: prima in direzione X, poi Z

3: prima in direzione Z, poi X

6: inseguimento, direzione X prima di Z

7: inseguimento, direzione Z prima di X
