424
Programmazione ICP
5.1
0
elementi del pr
ofilo superficie cilindr
ica

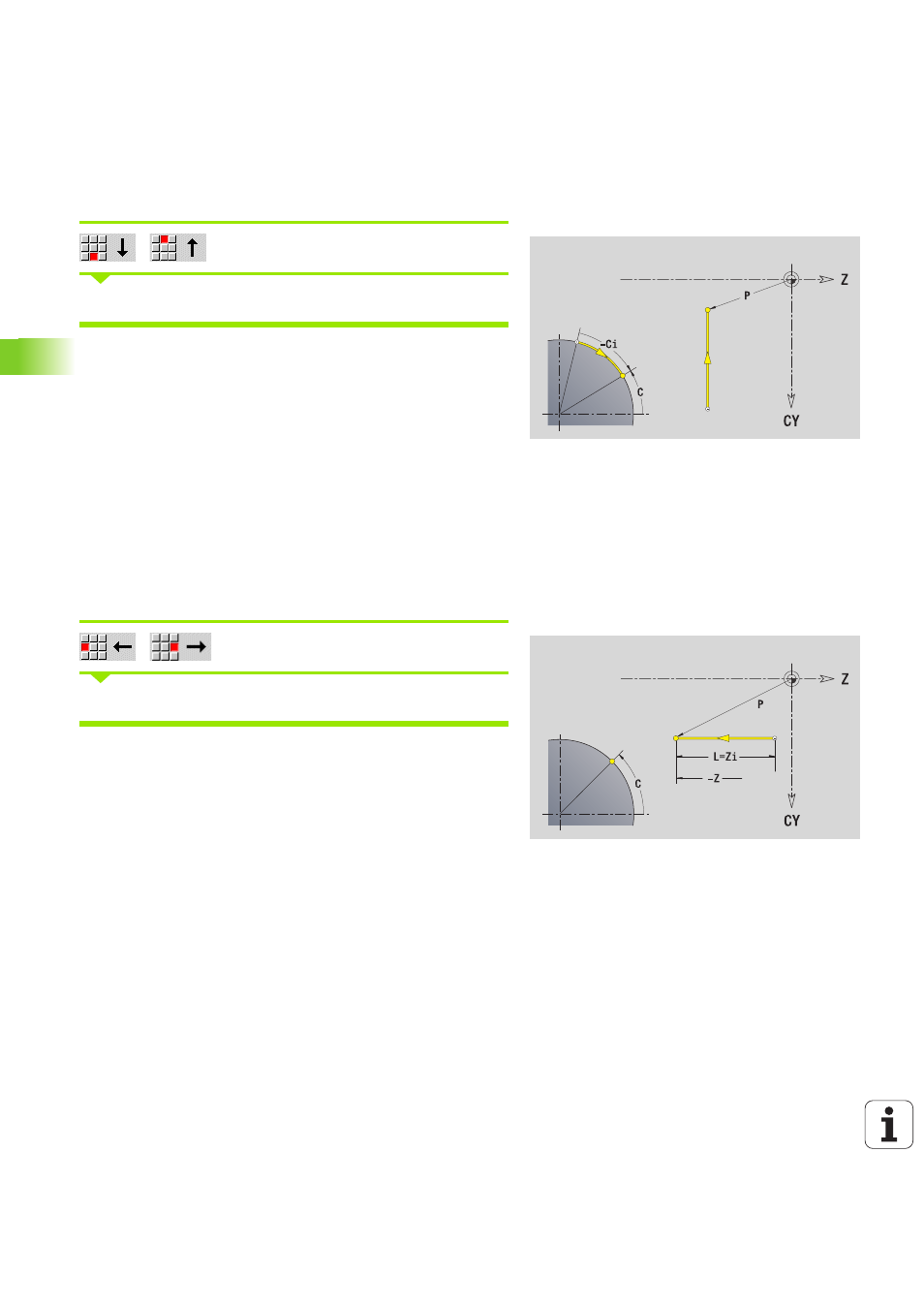

Linee verticali superficie cilindrica
Selezionare la direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G111.
Linee orizzontali superficie cilindrica
Selezionare la direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G111.
Parametri
CY
Punto di arrivo come quota elemento lineare (riferimento:
diametro XS)
CYi Punto di arrivo incrementale come quota elemento lineare
(riferimento: diametro XS)
P Punto di arrivo come raggio polare
C Punto di arrivo polare – Angolo
Ci Punto di arrivo incrementale, polare – Angolo
L Lunghezza linea
F: vedere attributi di lavorazione Pag. 379
Parametri
Z
Punto di arrivo
Zi Punto di arrivo incrementale
P Punto di arrivo come raggio polare
L Lunghezza linea
F: vedere attributi di lavorazione Pag. 379
