HEIDENHAIN CNC PILOT 640
327
4.8 Cicli di fr
esat
ur
a

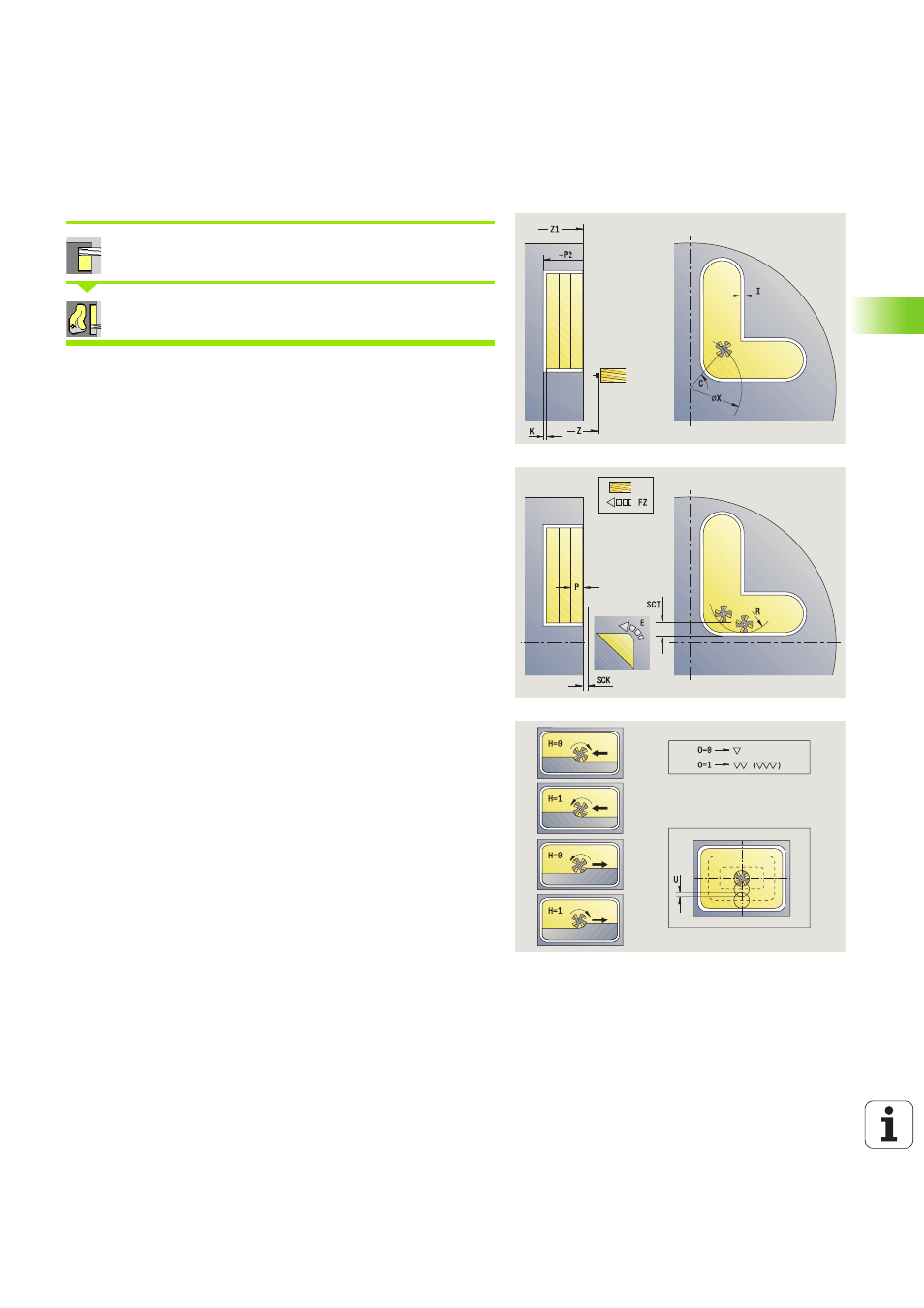

Profilo ICP assiale
Selezionare Fresatura
Selezionare Profilo assiale ICP
In funzione dei parametri, il ciclo fresa un profilo ovvero sgrossa/
rifinisce una tasca sulla superficie frontale.
Parametri ciclo (prima finestra di immissione)
X, Z Punto di partenza
C Angolo mandrino (posizione asse C)
Z1 Spigolo superiore di fresatura (default: punto di partenza Z)
P2 Profondità di fresatura
I Sovrametallo parallelo al profilo
K Sovrametallo in profondità
P Profondità di accostamento (default: profondità totale in
un accostamento)
FZ Avanzamento di accostamento (default: avanzamento
attivo)
E Avanzamento ridotto per elementi circolari (default:
avanzamento attivo)
FK Numero profilo ICP
G14 Punto cambio utensile (vedere pagina 142)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
Parametri ciclo (seconda finestra di immissione)
O Sgrossatura o Finitura – solo per fresatura tasca
 0: sgrossatura
 1: finitura
 2: sbavatura
H Direzione di fresatura
 0: discorde
 1: concorde
U Fattore di sovrapposizione (intervallo: 0 < U < 1)
 U=0 o nessuna immissione: fresatura profilo
 U\>0: fresatura tasca – sovrapposizione minima dei
percorsi di fresatura = U*diametro fresa
