HEIDENHAIN CNC PILOT 640
489
6.1 Il modo oper
a
tiv
o
Simulazione

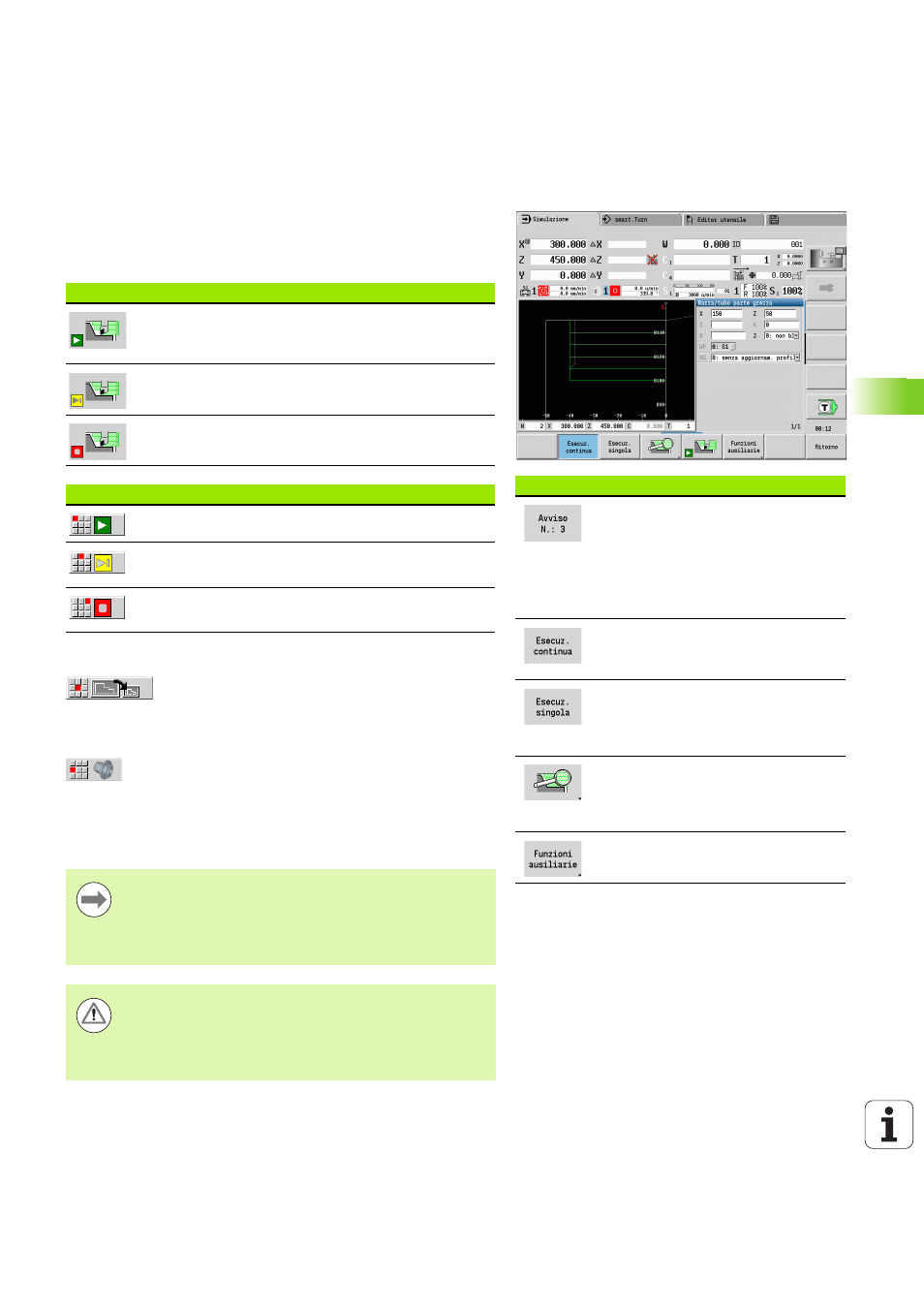

Funzionamento della simulazione
La simulazione viene comandata con softkey in tutti gli stati operativi.
È inoltre possibile il comando con i tasti menu (tastiera numerica),
anche nella finestra di simulazione piccola, quando la riga menu non è
visibile
.
Finestra di simulazione grande e piccola
 Questa opzione commuta tra finestra di simulazione
piccola e grande, anche quando la riga menu non è
visibile
.
Rappresentazione 3D in smart.Turn
 Questa opzione menu si commuta sulla
rappresentazione 3D.
Con le altre opzioni menu e i softkey elencati in tabella, si interviene
sull'esecuzione della simulazione, si attiva lo zoom e si eseguono le
impostazioni della simulazione con le funzioni ausiliarie.
Softkey con finestra di simulazione attiva
Richiamo allarmi. Se durante la
simulazione l'interprete emette allarmi
(ad es. "Materiale residuo ancora
presente..."), il softkey si attiva e viene
segnalato il numero di allarmi.
Premendo il softkey vengono
visualizzati in successione gli allarmi.
In modo "Esecuzione continua"
vengono simulati in Esecuzione
programma tutti i cicli del programma.
In modo "Esecuzione singola", la
simulazione si arresta dopo ogni
singolo percorso di traslazione (blocco
base).
Apertura del menu softkey di "Zoom" e
visualizzazione della lente di
ingrandimento (vedere "Adattamento
della sezione" a pagina 497).
Commutazione del menu e del livello
softkey su "Funzioni ausiliarie".
Avvio e arresto con softkey
Avvio della simulazione dall'inizio. Il softkey modifica
l'icona e consente a seconda dello stato anche di
arrestare e proseguire la simulazione.
Ripresa di una simulazione arrestata (modo
Esecuzione singola).
Il tasto visualizza la simulazione in corso. Attivando il
softkey si arresta la simulazione.
Avvio e arresto con tasti menu
Avvio della simulazione dall'inizio.
Ripresa di una simulazione arrestata (modo
Esecuzione singola).
Il tasto visualizza la simulazione in corso. Attivando il
tasto la simulazione si arresta.
 È inoltre possibile controllare la simulazione con i tasti
numerici, anche quando la riga menu non è visibile.
 Il tasto numerico [5] commuta nelle modalità Macchina
tra finestra di simulazione piccola e quella grande e
viceversa.
 Nelle modalità Macchina il softkey Esecuzione singola
è attivo anche per la modalità automatica.
 Nelle modalità Macchina, l'Esecuzione programma
automatica può essere avviata direttamente dalla
simulazione con Start ciclo.
