Impostazione dell'origine
Il disegno del pezzo specifica un determinato elemento geometrico
del pezzo quale origine assoluta (punto zero), generalmente uno
spigolo del pezzo. Nell'impostazione dell'origine si allinea per prima
cosa il pezzo rispetto agli assi, portando l'utensile per ogni asse in una
posizione nota rispetto al pezzo. Per questa posizione si porta la
visualizzazione del TNC sullo zero o su un valore di posizione
predefinito. In questo modo si assegna il pezzo al sistema di
riferimento, valido per la visualizzazione del TNC e per il programma di
lavorazione.
Se sul disegno del pezzo è indicata un'origine incrementale, occorre
semplicemente utilizzare i cicli per la conversione delle coordinate
(vedere "Cicli per la conversione di coordinate", pag. 460)
Quando il disegno del pezzo non è a norme NC, si sceglie una certa
posizione o uno spigolo come origine, dalla quale si potranno poi
determinare in modo semplice tutte le altre posizioni.
La determinazione dell'origine risulta particolarmente agevole con il
sistema di tastatura HEIDENHAIN 3D. Vedere Manuale d'esercizio:
Cicli di tastatura "Impostazione dell'origine con sistemi di tastatura
3D".

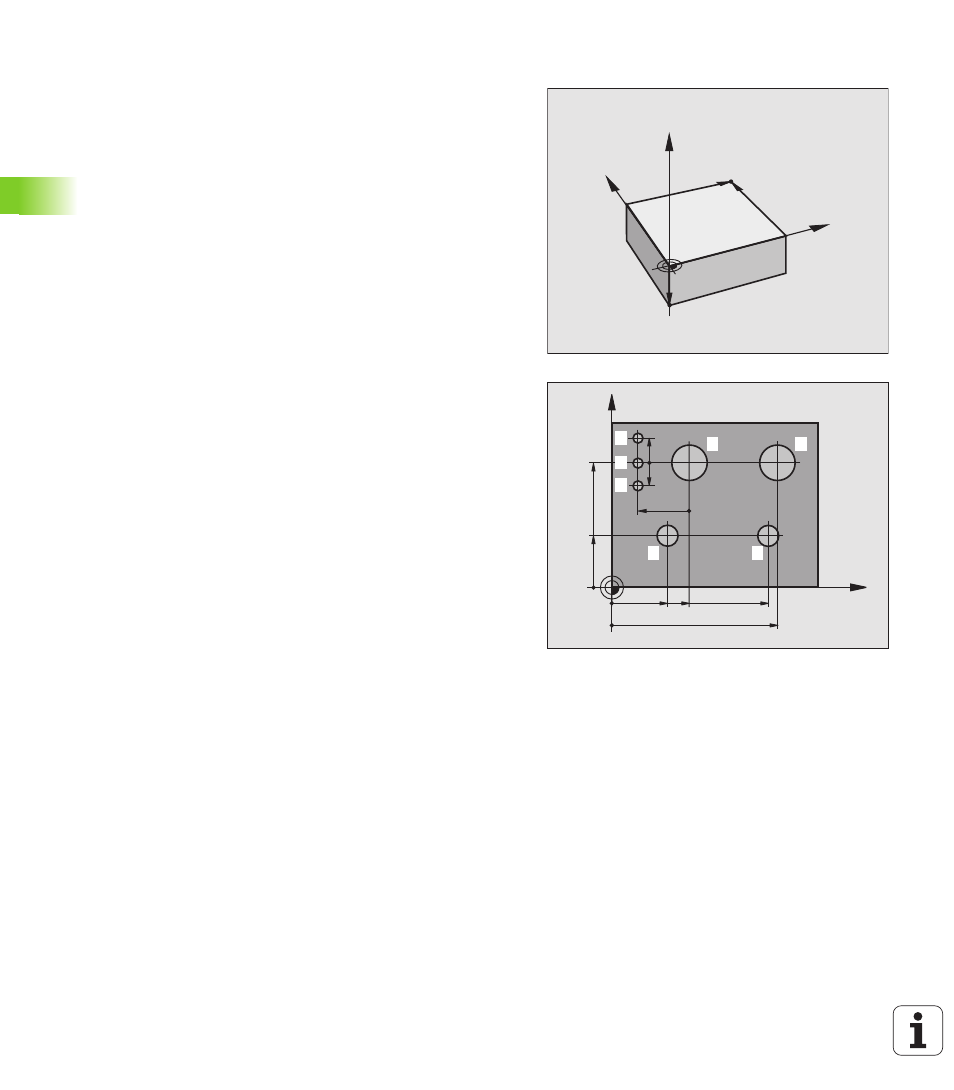

Esempio
Lo schizzo del pezzo mostra dei fori (da
1
a
4
), le cui quote si riferiscono
ad un'origine assoluta con le coordinate X=0 Y=0. I fori (da
5
a
7
) si
riferiscono ad un'origine relativa, con le coordinate assolute X=450
Y=750. Con il ciclo SPOSTAMENTO DELL'ORIGINE si sposta
temporaneamente l'origine sulla posizione X=450, Y=750, per
programmare i fori (da
5
a
7
) senza ulteriori calcoli.
