HEIDENHAIN iTNC 530

431

8.6 Cicli SL

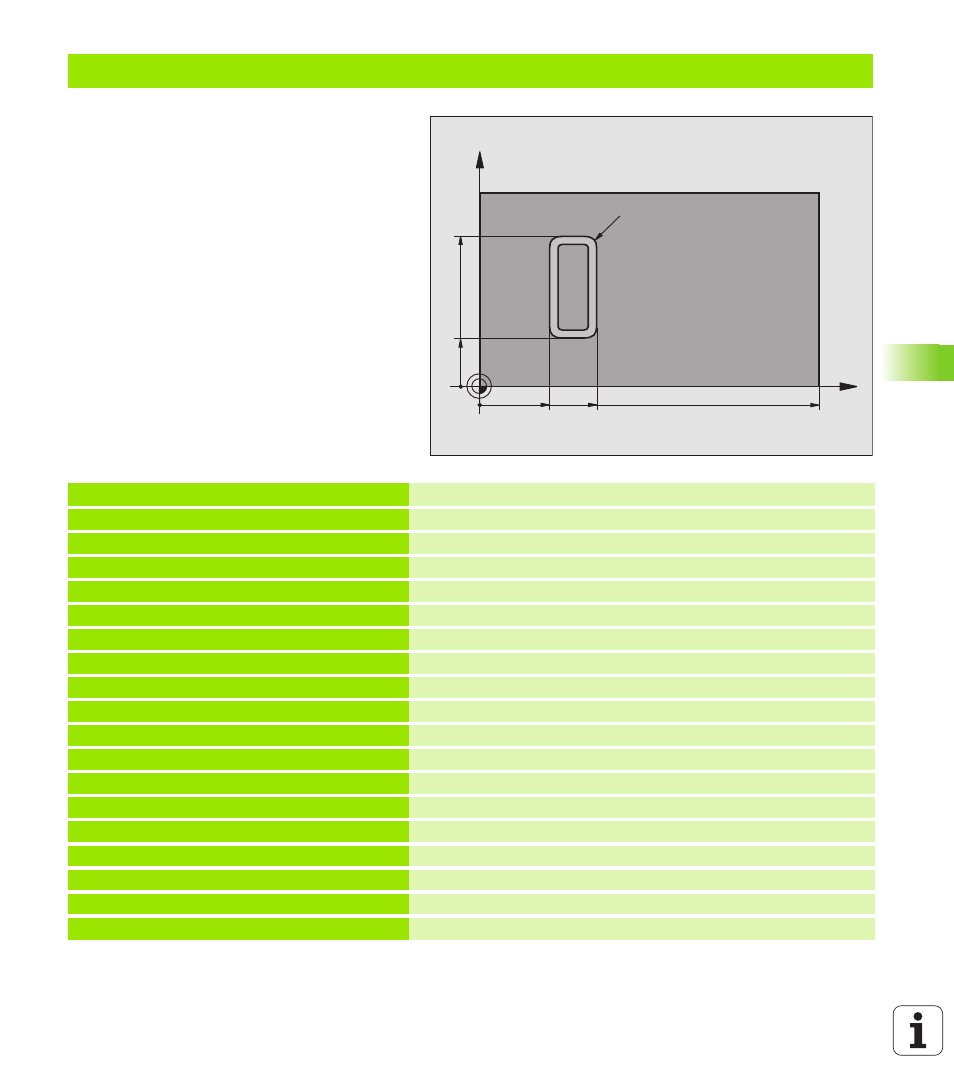

Esempio: Superficie cilindrica con ciclo 27

Avvertenza:

„

Cilindro serrato centralmente sulla tavola
circolare

„

L'origine si trova al centro della tavola circolare

0 BEGIN PGM C27 MM

1 TOOL DEF 1 L+0 R+3.5

Definizione utensile

2 TOOL CALL 1 Y S2000

Chiamata utensile, asse utensile Y

3 L X+250 R0 FMAX

Disimpegno utensile

4 L X+0 R0 FMAX

Posizionamento dell'utensile al centro della tavola circolare

5 CYCL DEF 14.0 PROFILO

Definizione del sottoprogramma del profilo

6 CYCL DEF 14.1 LABEL PROFILO 1

7 CYCL DEF 27 SUPERFICIE CILINDRICA

Definizione dei parametri di lavorazione

Q1=-7

;PROF. FRESATURA

Q3=+0

;SOVRAM. LATERALE

Q6=2

;DIST. DI SICUREZZA

Q10=4

;PROF. ACCOSTAMENTO

Q11=100

;AVANZAMENTO PROF.

Q12=250

;AVANZ. FRESATURA

Q16=25

;RAGGIO

Q17=1

;UNITÀ DI MISURA

L X+16 Y+25 R0 FMAX M3

Preposizionamento della tavola rotante

9 CYCL CALL

Chiamata ciclo

10 L Y+250 R0 FMAX M2

Disimpegno dell'utensile, fine del programma

C

Z

157

60

30

20

R7,5

50
