8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

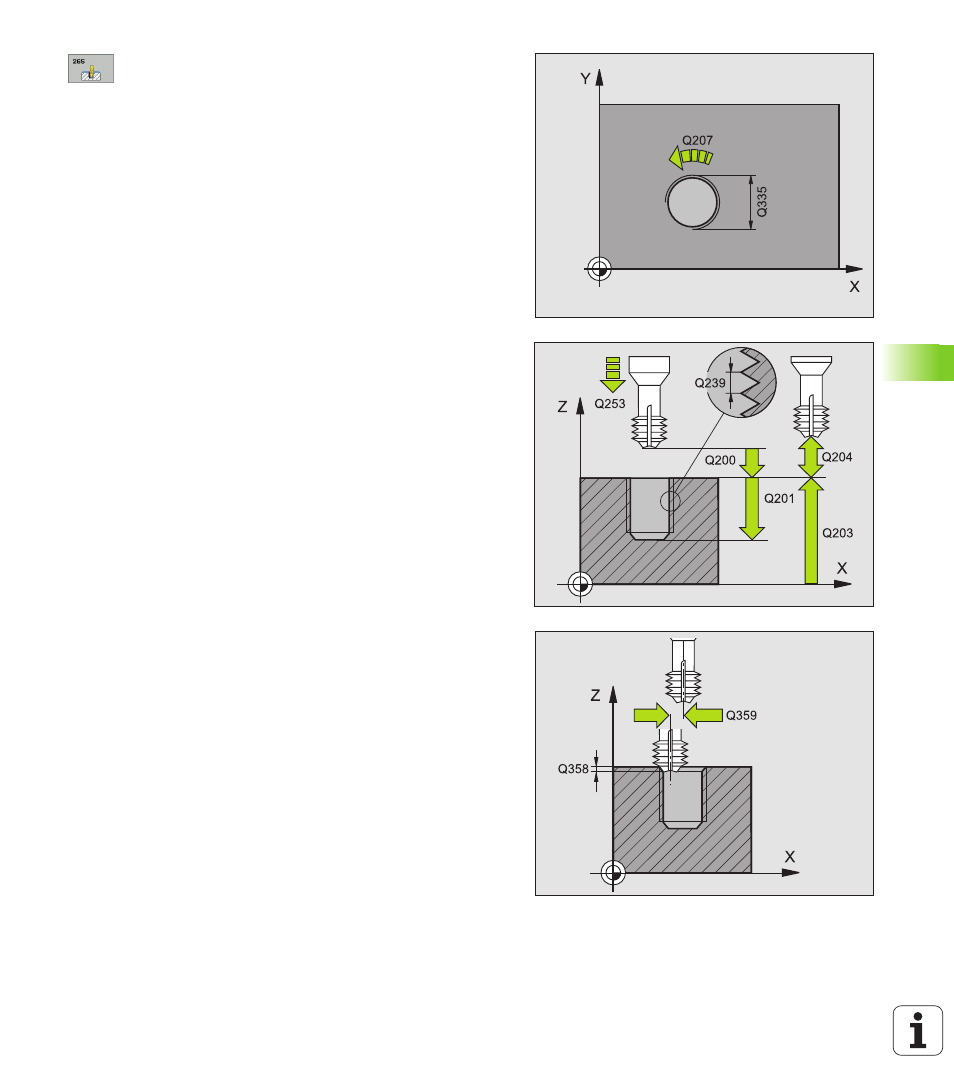

8 DIAMETRO NOMINALE Q335: diametro nominale della
filettatura
8 PASSO DELLA FILETTATURA Q239: passo della
filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+= Filettatura destrorsa
–= Filettatura sinistrorsa
8 PROFONDITA' DELLA FILETTATURA Q201 (in valore
incrementale): distanza tra la superficie del pezzo e la
fine della filettatura
8 AVANZ. PREPOSIZIONAMENTO Q253: velocità di
spostamento dell'utensile durante la penetrazione nel
pezzo e l'estrazione dal pezzo in mm/min
8 PROFONDITA' FRONTALE Q358 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo con lavorazione frontale dello smusso
8 ECCENTRICITA' SMUSSO FRONTALE Q359 (in valore
incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro
8 SMUSSO Q360: Esecuzione dello smusso
0 = prima dell'esecuzione della filettatura
1 = dopo l'esecuzione della filettatura
8 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo
