232 6 Programmazione: Programmazione profili
6.5 T
raiet
to
ri
e - Coor
dinat
e
polar
i

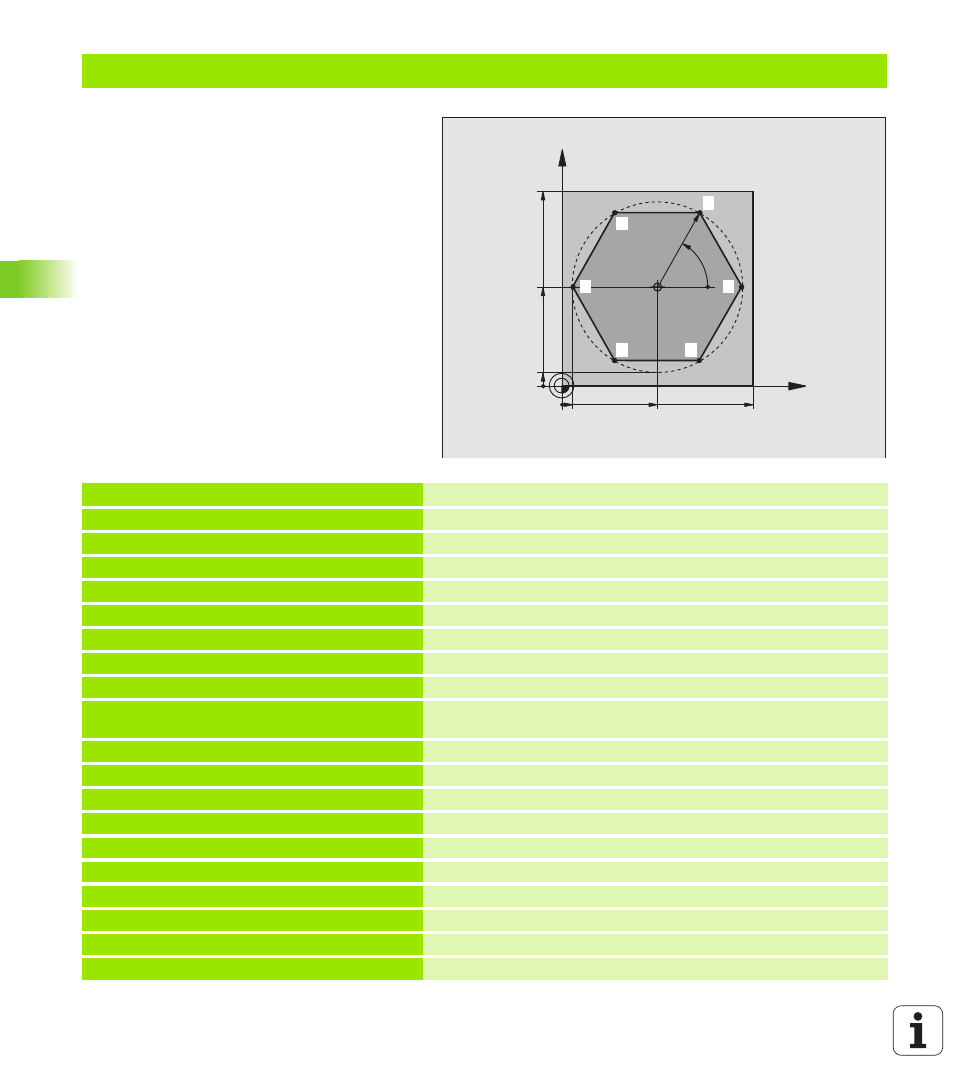

Esempio: Traiettoria lineare con coordinate polari
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+7,5 Definizione utensile
4 TOOL CALL 1 Z S4000 Chiamata utensile
5 CC X+50 Y+50 Definizione dell'origine per le coordinate polari
6 L Z+250 R0 FMAX Disimpegno utensile
7 LP PR+60 PA+180 R0 FMAX Preposizionamento dell'utensile
8 L Z-5 R0 F1000 M3 Posizionamento alla profondità di lavorazione
9 APPR PLCT PR+45 PA+180 R5 RL F250 Avvicinamento su un cerchio con raccordo tangenziale nel punto 1
del profilo
Raccordo tangenziale
10 LP PA+120 Posizionamento sul punto 2
11 LP PA+60 Posizionamento sul punto 3
12 LP PA+0 Posizionamento sul punto 4
13 LP PA-60 Posizionamento sul punto 5
14 LP PA-120 Posizionamento sul punto 6
15 LP PA+180 Posizionamento sul punto 1
16 DEP PLCT PR+60 PA+180 R5 F1000 Distacco dal profilo su un cerchio con raccordo tangenziale
17 L Z+250 R0 FMAX M2 Disimpegno dell'utensile, fine del programma
18 END PGM LINEARPO MM
X
Y
50 100
50
CC
5
100
R45
60°
5
4 1
2
6 5
3
