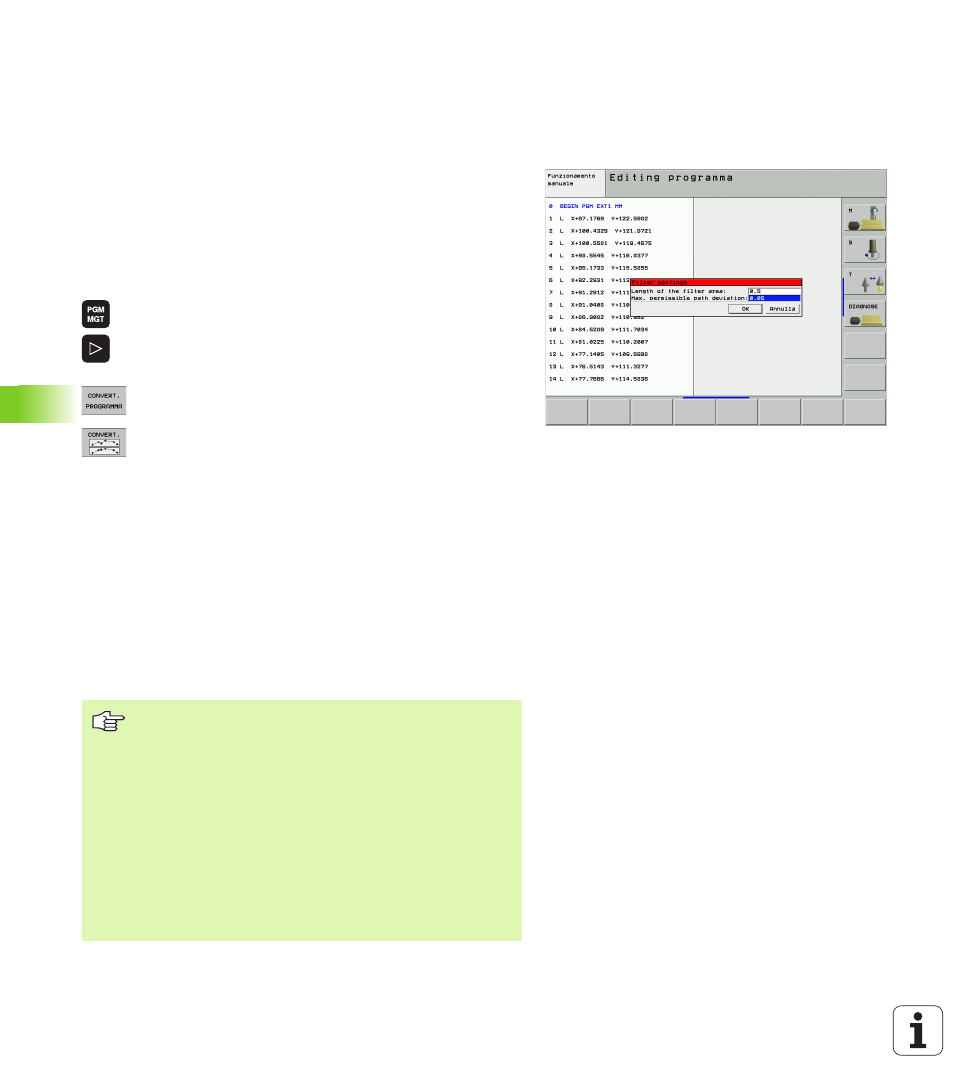

518 9 Programmazione: Funzioni speciali
9.12 Filtr
a
ggio di pr
ofili (funzione FCL 2)
9.12 Filtraggio di profili (funzione
FCL 2)
Funzione
Con questa funzione TNC si possono filtrare profili che sono stati
generati su sistemi di programmazione esterni. Il filtro smussa il profilo
e quindi consente di regola una lavorazione più veloce e con meno
scosse.
A partire dal programma originale, – dopo l'inserimento delle
impostazioni del filtro – il TNC genera un programma separato con il
profilo filtrato.
8 Selezionare il programma che si vuole filtrare
8 Commutare il livello softkey fino a quando compare il
softkey CONVERSIONE PROGRAMMA
8 Selezionare il livello softkey con le funzioni di
conversione dei programmi
8 Selezionare la funzione di filtro: Il TNC visualizza una
finestra in primo piano per la definizione delle
impostazioni del filtro
8 Inserire la lunghezza dell'intervallo di filtraggio in mm
(programma inch: pollici). L'intervallo di filtraggio
definisce, a partire dal rispettivo punto preso in
considerazione, la lunghezza effettiva sul profilo
(prima e dopo il punto) entro cui il TNC deve filtrare i
punti, confermare con il tasto ENT
8 Inserire lo scostamento dalla traiettoria massimo
ammesso in mm (programma inch: pollici): valore di
tolleranza, per cui il profilo filtrato può scostarsi al
massimo dal profilo originale, confermare con il tasto
ENT
In funzione delle impostazioni del filtro, il nuovo file
generato può contenere essenzialmente più punti (blocchi
di retta) rispetto al file originale.
Lo scostamento dalla traiettoria massimo ammesso non
dovrebbe superare la distanza effettiva tra i punti,
altrimenti il TNC linearizza eccessivamente il profilo.
Il nome del nuovo file creato dal TNC è composto dal
nome del vecchio file completato con _flt. Esempio:
„ Nome di file del programma di cui si vuole filtrare la
lavorazione: CONT1.H
„ Nome di file del programma filtrato generato dal TNC:
CONT1_flt.h
