11.2 Famiglie di modelli - parametri
Q in luogo di valori numerici
Con la funzione parametrica Q FN0: ASSEGNAZIONE, si assegnano ai
parametri Q dei valori numerici. Nel programma di lavorazione invece
si inserisce un parametro Q in luogo del valore numerico.
Esempi di blocchi NC
Per famiglie di modelli si programmano, p. es., le quote caratteristiche
del pezzo con dei parametri Q.
Nella successiva lavorazione dei singoli pezzi viene assegnato ad ogni
parametro un determinato valore numerico.
Esempio
Cilindri con parametri Q
15 FNO: Q10=25 Assegnazione
... Q10 riceve il valore 25
25 L X +Q10 Corrispondente a L X +25

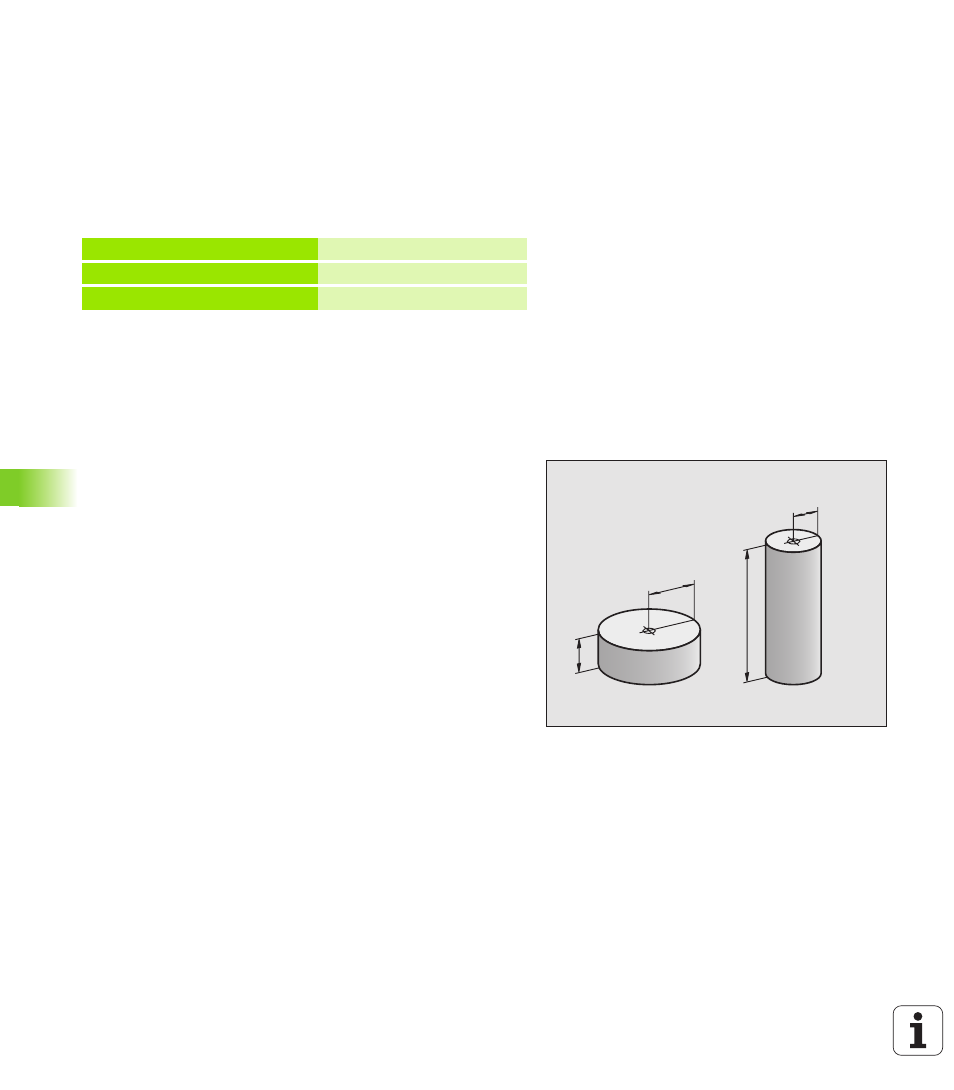

Raggio del cilindro R = Q1
Altezza cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
