9.2 Definizione del piano di la
v
o
ro
mediant
e
ang
o
li solidi: PLANE
S
P
A
TIAL
Parametri inseriti

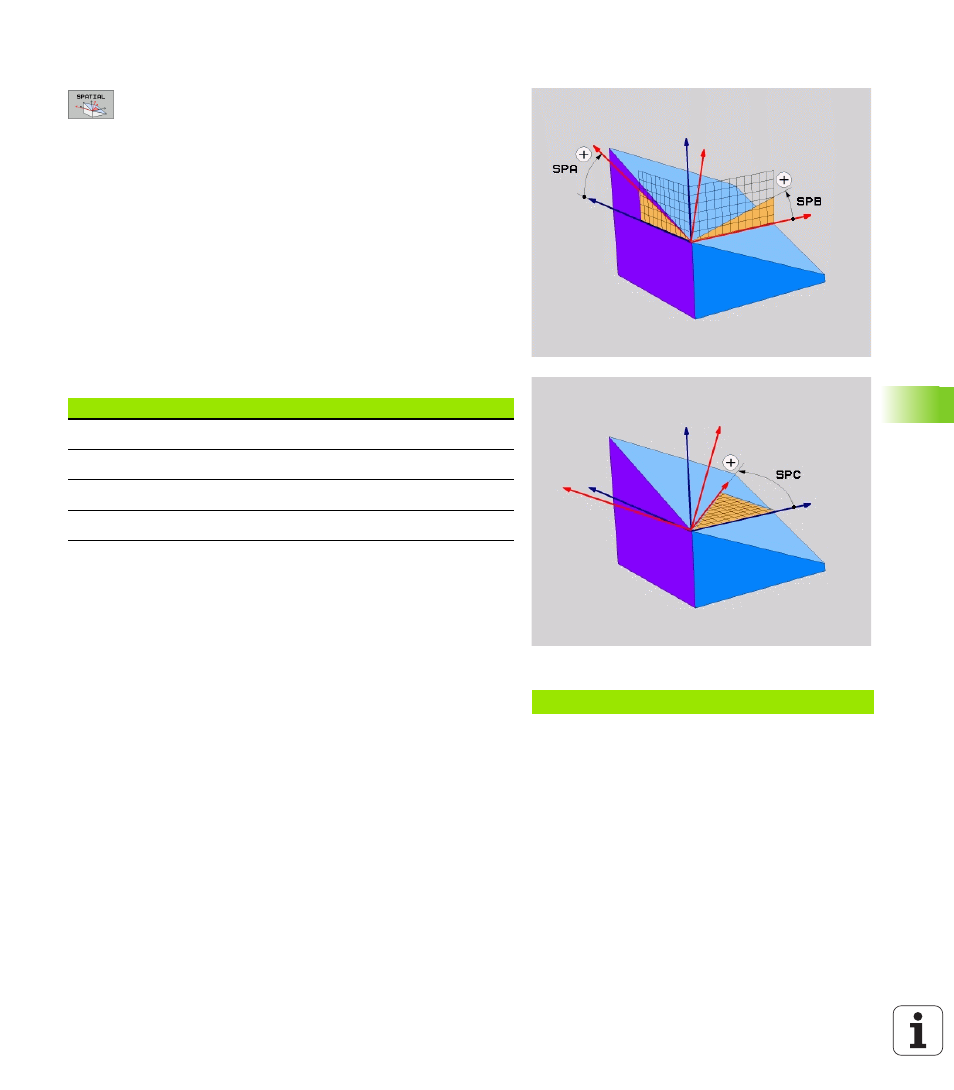

8 Angolo solido A? : angolo di rotazione SPA intorno
all’asse X fisso della macchina (vedere figura in alto a
destra). Campo di immissione da -359,9999° a
+359,9999°
8 Angolo solido B? : angolo di rotazione SPB intorno
all’asse Y fisso della macchina (vedere figura in alto a
destra). Campo di immissione da -359,9999° a
+359,9999°
8 Angolo solido C? : angolo di rotazione SPC intorno
all’asse Z fisso della macchina (vedere figura in centro
a destra). Campo di immissione da -359,9999° a
+359,9999°
8 Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE", pag. 502)
Sigle utilizzate
Esempio: Blocchi NC
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 .....
Sigla Significato
SPATIAL Ingl. spatial = spaziale
SPA spatial A: Rotazione intorno all’asse X
SPB spatial B: Rotazione intorno all’asse Y
SPC spatial C: Rotazione intorno all’asse Z
