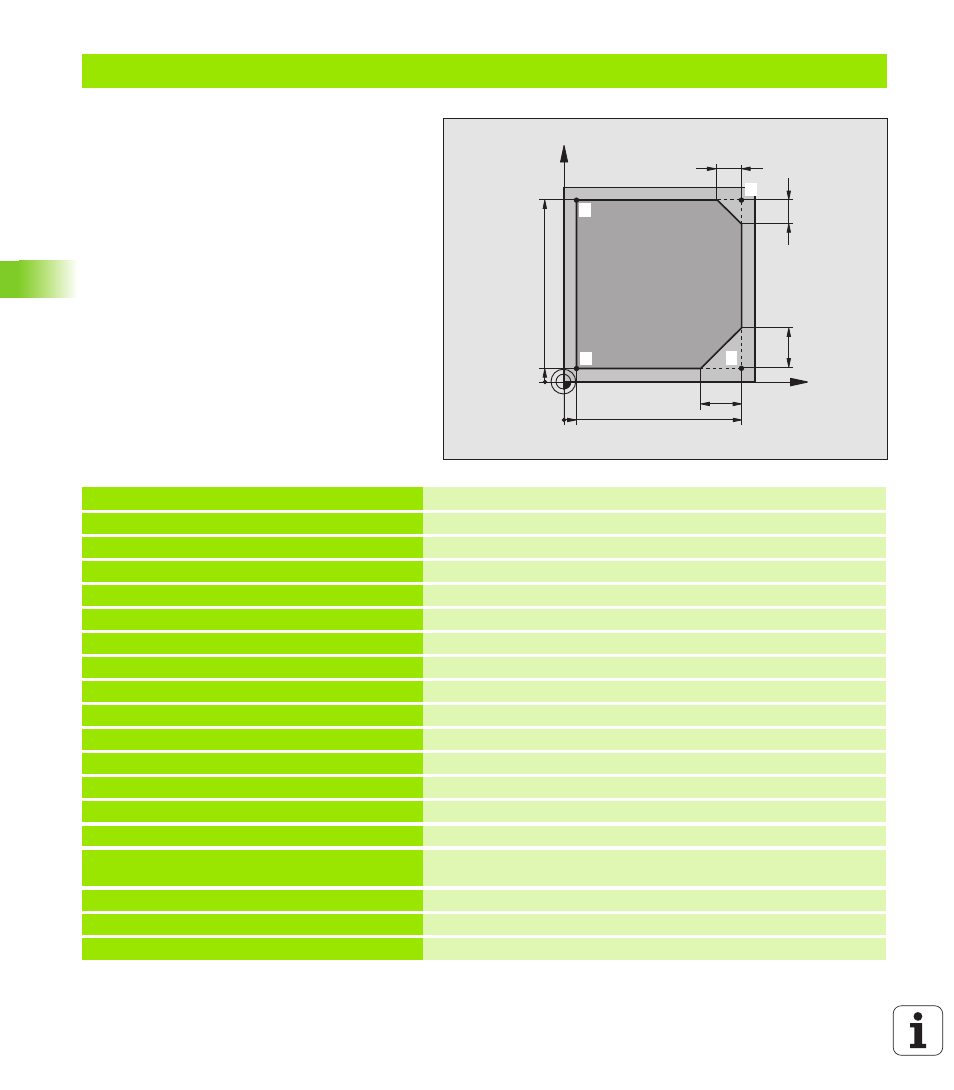

Esempio: Traiettoria lineare e smussi con coordinate cartesiane
0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo per la simulaz. grafica della lavorazione
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Definizione dell'utensile nel programma
4 TOOL CALL 1 Z S4000 Chiamata utensile con asse mandrino e n. giri mandrino
5 L Z+250 R0 FMAX Disimpegno utensile sull'asse mandrino con rapido FMAX
6 L X-10 Y-10 R0 FMAX Preposizionamento dell'utensile
7 L Z-5 R0 F1000 M3 Posizionamento alla profondità di lavorazione con F = 1000 mm/min
8 APPR LT X+5 X+5 LEN10 RL F300 Avvicinamento su una retta con raccordo tangenziale del punto 1
Raccordo tangenziale
9 L Y+95 Posizionamento sul punto 2
10 L X+95 Punto 3: prima retta per lo spigolo 3
11 CHF 10 Programmazione smusso con lunghezza 10 mm
12 L Y+5 Punto 4: seconda retta per spigolo 3, prima retta per spigolo 4
13 CHF 20 Programmazione smusso con lunghezza 20 mm
14 L X+5 Posizionamento sull'ultimo punto di profilo 1, seconda retta per
spigolo 4
15 DEP LT LEN10 F1000 Abbandono del profilo su retta con raccordo tangenziale
16 L Z+250 R0 FMAX M2 Disimpegno dell'utensile, fine del programma
17 END PGM LINEAR MM
