HEIDENHAIN iTNC 530 587
12.1 Gr
afica

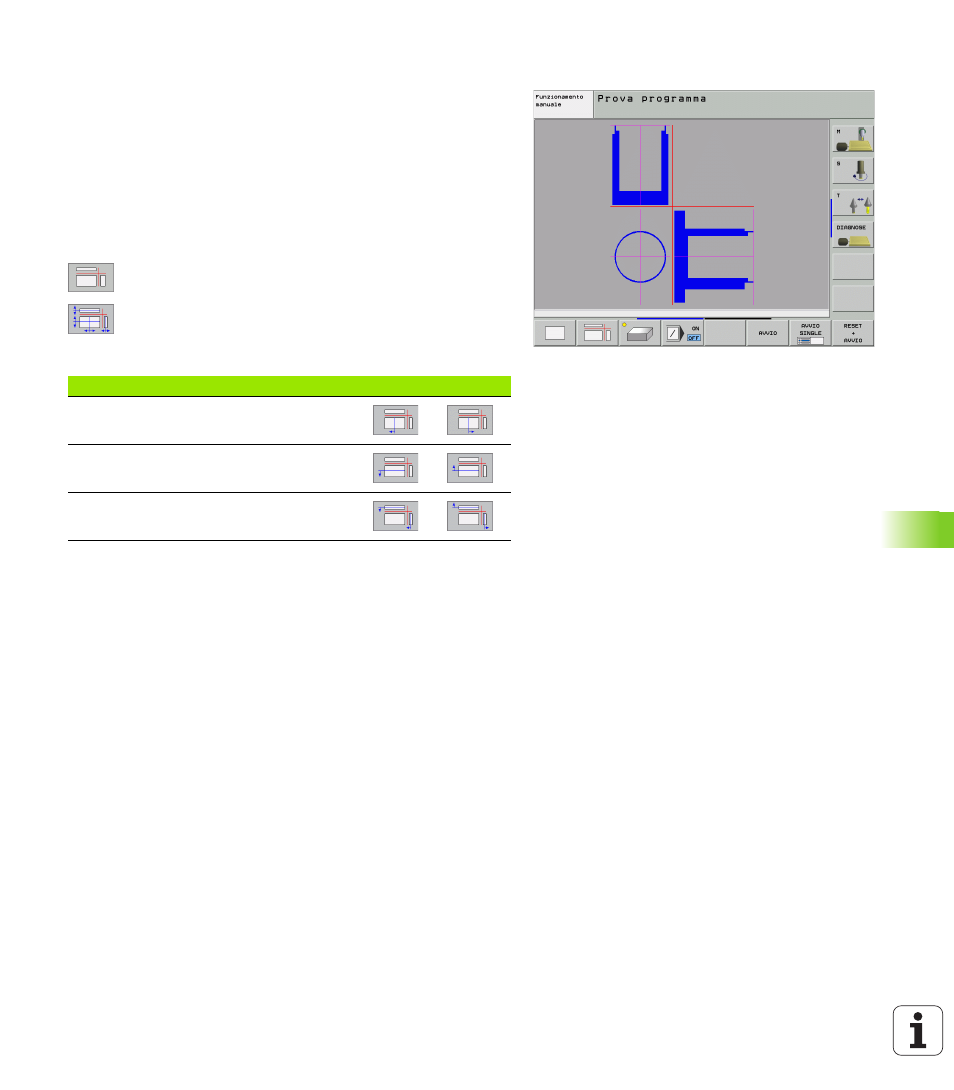

Rappresentazione su 3 piani
Questa rappresentazione fornisce una vista dall'alto su 2 sezioni,
simile ad un disegno tecnico. Un simbolo in basso a sinistra della
grafica indica se la rappresentazione corrisponde al metodo di
proiezione 1 o al metodo di proiezione 2 secondo DIN 6, parte 1
(selezionabile tramite MP7310).
Nella rappresentazione su 3 piani sono disponibili delle funzioni per
l'ingrandimento di un dettaglio vedere "Ingrandimento di dettagli", pag.
591.
Inoltre è possibile spostare mediante softkey il piano di sezione:
8 Selezionare il softkey per la rappresentazione del
pezzo su 3 piani
8 Commutare il livello softkey e selezionare il softkey di
selezione dei piani di sezione
8 Il TNC visualizzerà i seguenti softkey:
La posizione della sezione viene visualizzata durante lo spostamento.
L'impostazione base della sezione è scelta in modo che essa si trovi
nel piano di lavoro al centro del pezzo e nell'asse utensile sul bordo
superiore del pezzo.
Coordinate della sezione
Il TNC visualizza nella finestra grafica in basso le coordinate della
sezione, riferite all'origine del pezzo. Potranno essere visualizzate solo
le coordinate nel piano di lavoro. Questa funzione viene attivata con il
parametro macchina 7310.
Funzione Softkey
Spostamento di una sezione verticale a
destra o a sinistra
Spostamento di una sezione verticale in
avanti o all’indietro
Spostamento di una sezione orizzontale
verso l'alto o verso il basso
