SAGOMA DI PUNTI SU CERCHIO (Ciclo 220)
1 Il TNC porta in rapido l'utensile dalla posizione attuale sul punto di
partenza della prima lavorazione.
Sequenza:
„ 2. DISTANZA DI SICUREZZA (assi del mandrino)
„ Posizionamento sul punto di partenza del piano di lavoro
„ Posizionamento alla distanza di sicurezza sopra la superficie del
pezzo (asse mandrino)
2 Da questa posizione il TNC esegue il ciclo di lavorazione definito
per ultimo
3 Successivamente il TNC posiziona l’utensile con un movimento
lineare o con un movimento circolare sul punto di partenza della
lavorazione successiva; l’utensile si trova alla DISTANZA DI
SICUREZZA (oppure alla 2ª DISTANZA DI SICUREZZA)
4 Questa procedura (da 1 a 3) si ripete fino alla conclusione di tutte
le lavorazioni
8 CENTRO 1º ASSE Q216 (in valore assoluto): centro del
cerchio primitivo nell'asse principale del piano di
lavoro
8 CENTRO 2º ASSE Q217 (in valore assoluto): centro del
cerchio primitivo nell'asse secondario del piano di
lavoro
8 DIAMETRO CERCHIO PRIM. Q244: diametro del cerchio
primitivo
8 ANGOLO DI PARTENZA Q245 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il punto di
partenza della prima lavorazione sul cerchio primitivo
8 ANGOLO FINALE Q246 (in valore assoluto): angolo tra
l'asse principale del piano di lavoro e il punto iniziale
dell'ultima lavorazione sul cerchio primitivo (non vale
per cerchi pieni); inserire l'angolo finale diverso
dall'angolo di partenza; se per l'angolo finale viene
inserito un valore maggiore di quello dell'angolo di
partenza, la lavorazione viene eseguita in senso
antiorario, altrimenti in senso orario

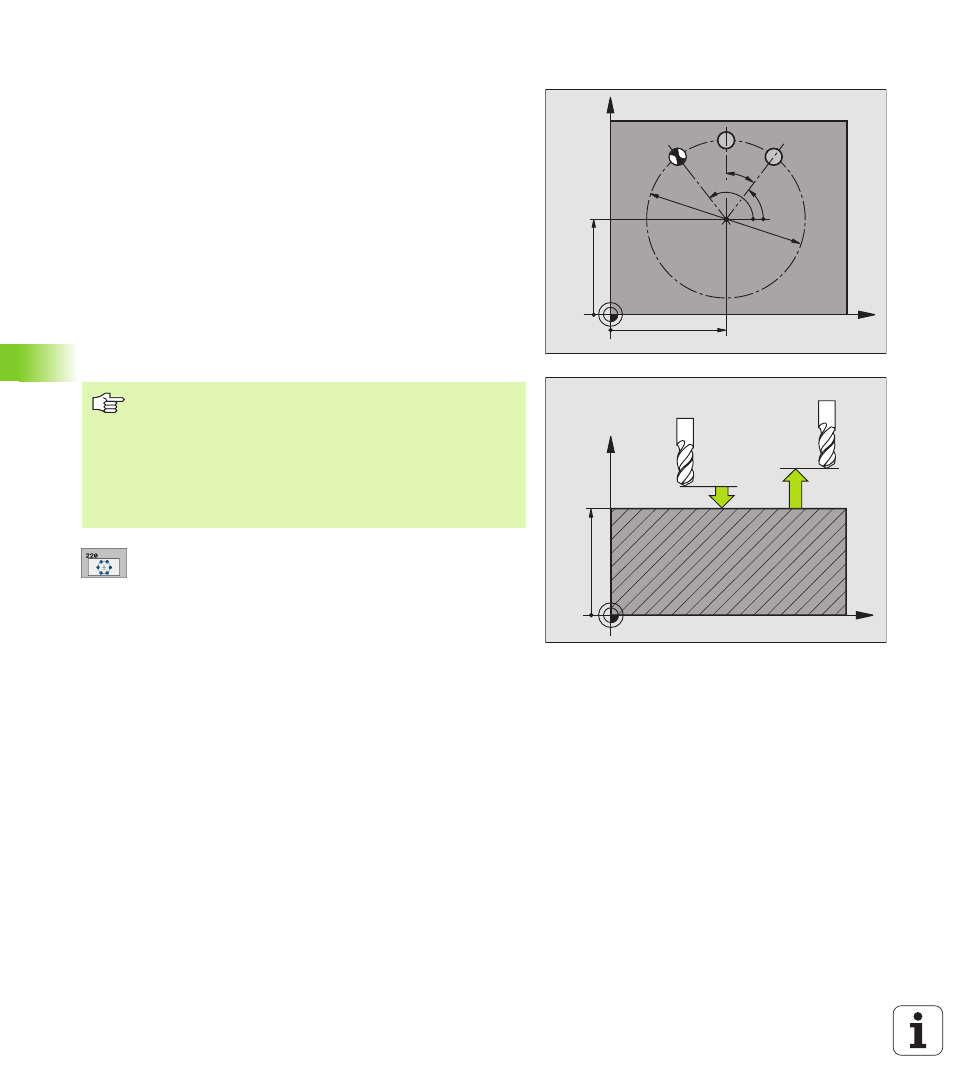

X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
X
Z
Q200
Q203
Q204
Da osservare prima della programmazione
Il ciclo 220 è DEF attivo, quindi chiama automaticamente
l'ultimo ciclo di lavorazione definito
Se uno dei cicli di lavorazione da 200 a 209 e da 212 a 215,
da 251 a 265 e 267 viene combinato con il ciclo 220, sono
valide la DISTANZA DI SICUREZZA, la superficie del pezzo
e la 2ª DISTANZA DI SICUREZZA del ciclo 220.
