424

8 Programmazione: Cicli

8.6 Cicli SL

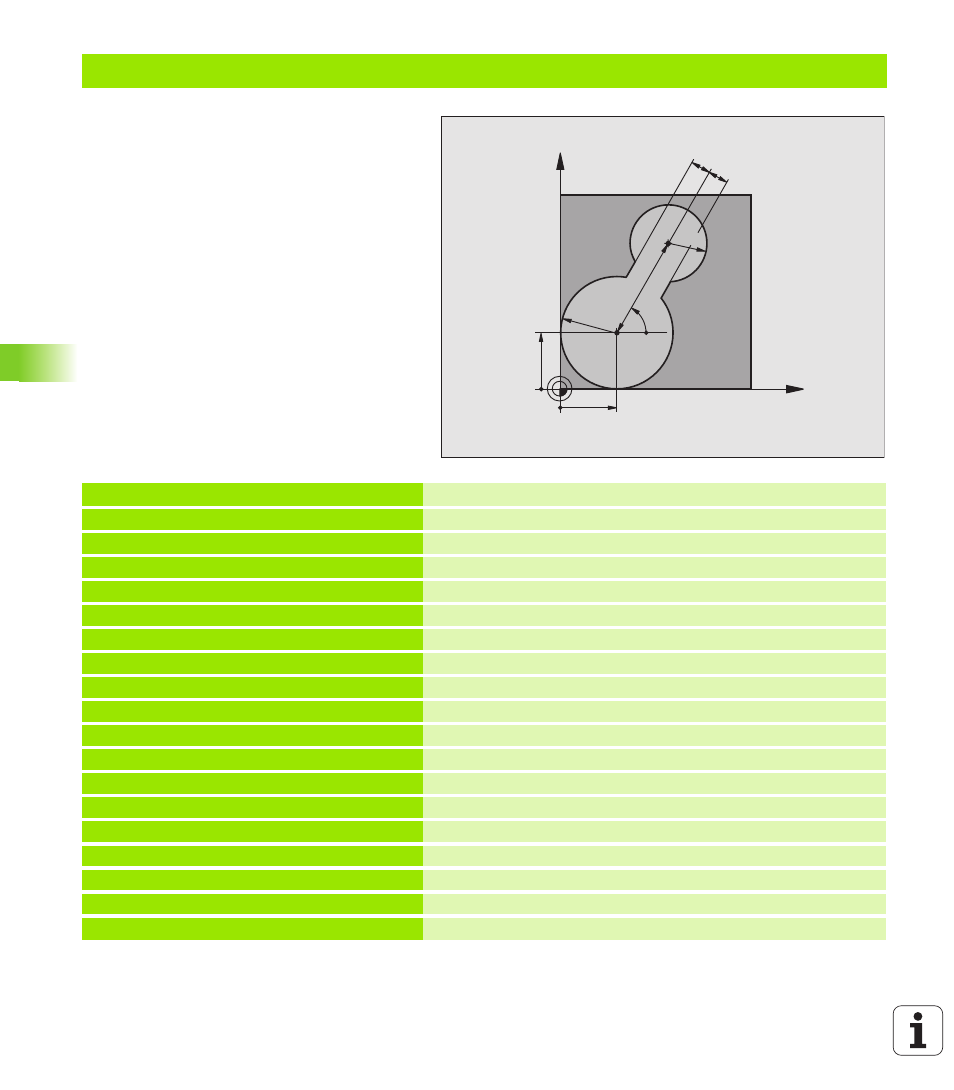

Esempio: Svuotamento e finitura di tasche

0 BEGIN PGM C20 MM

1 BLK FORM 0.1 Z X-10 Y-10 Z-40

2 BLK FORM 0.2 X+100 Y+100 Z+0

Definizione pezzo grezzo

3 TOOL DEF 1 L+0 R+15

Definizione utensile di svuotamento

4 TOOL DEF 2 L+0 R+7.5

Definizione utensile di finitura

5 TOOL CALL 1 Z S2500

Chiamata utensile di svuotamento

6 L Z+250 R0 FMAX

Disimpegno utensile

7 CYCL DEF 14.0 PROFILO

Definizione del sottoprogramma del profilo

8 CYCL DEF 14.1 LABEL PROFILO 1

9 CYCL DEF 20 DATI PROFILO

Definizione dei parametri generali di lavorazione

Q1=-20

;PROF. FRESATURA

Q2=1

;SOVRAPP. TRAIETT. UT.

Q3=+0

;SOVRAM. LATERALE

Q4=+0

;SOVRAM. PROFONDITA’

Q5=+0

;COOR. SUPERF.

Q6=2

;DIST. DI SICUREZZA

Q7=+100

;ALTEZZA DI SICUREZZA

Q8=0,1

;RAGGIO ARROTOND.

Q9=-1

;SENSO DI ROTAZIONE

X

Y

30

30

R30

R20

60°

55

10

10
