466 8 Programmazione: Cicli
8.9 Cicli per la con
v
ersione di coor
dinat
e

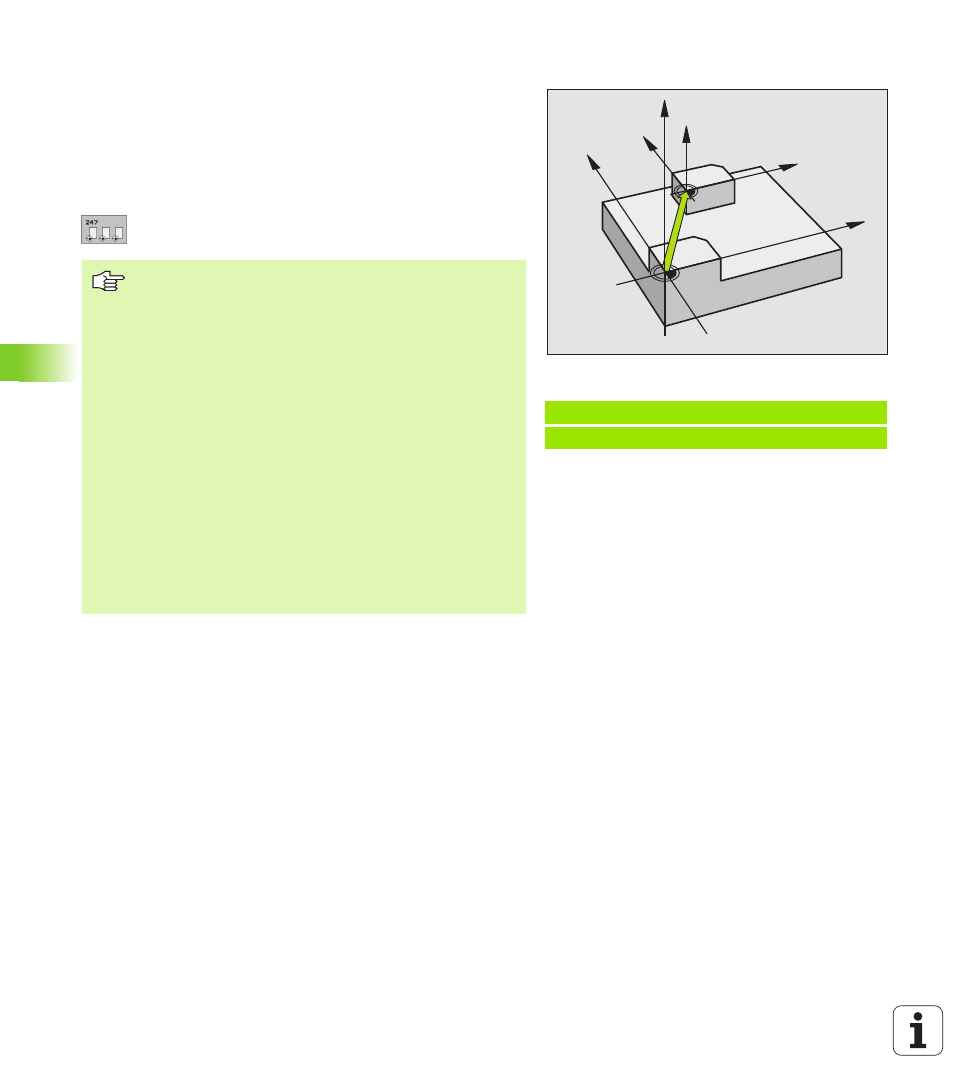

IMPOSTAZIONE ORIGINE (Ciclo 247)
Con il ciclo IMPOSTAZIONE ORIGINE è possibile attivare come nuova
origine un'origine definita nella tabella Preset.
Attivazione
Dopo una definizione del ciclo IMPOSTAZIONE ORIGINE, tutte le
immissioni di coordinate e gli spostamenti dell'origine (assoluti ed
incrementali) saranno riferiti al nuovo Preset.
8 Numero origine? : introdurre il numero dell'origine
nella tabella Preset che deve essere attivata
Visualizzazione di stato
Nella visualizzazione di stato il TNC indica il numero Preset attivo dopo
il simbolo di origine.
Esempio: Blocchi NC
13 CYCL DEF 247 IMPOSTAZIONE ORIGINE
Q339=4 ;NUMERO ORIGINE
Z
Z
X
X
Y
Y
Quando si attiva un’origine dalla tabella Preset, il TNC
resetta tutte le conversioni di coordinate attive, che sono
state attivate con seguenti cicli:
„ Ciclo 7, Spostamento dell’origine
„ Ciclo 8, Lavorazione speculare
„ Ciclo 10, Rotazione
„ Ciclo 11, Fattore di scala
„ Ciclo 26, Fattore di scala specifico dell’asse
Invece la conversione di coordinate dal ciclo 19, Rotazione
del piano di lavoro rimane attiva.
Il TNC imposta il Preset soltanto negli assi che sono
definiti con valori nella tabella Preset. L’origine di assi
contrassegnati con – rimane inalterata.
Attivando il numero Preset 0 (riga 0), si attiva l’origine che
è stata impostata per ultima in un modo operativo
manuale.
Nel modo operativo Test PGM, il ciclo 247 non è attivo.
