588 12 Test ed esecuzione del programma
12.1 Gr
afica

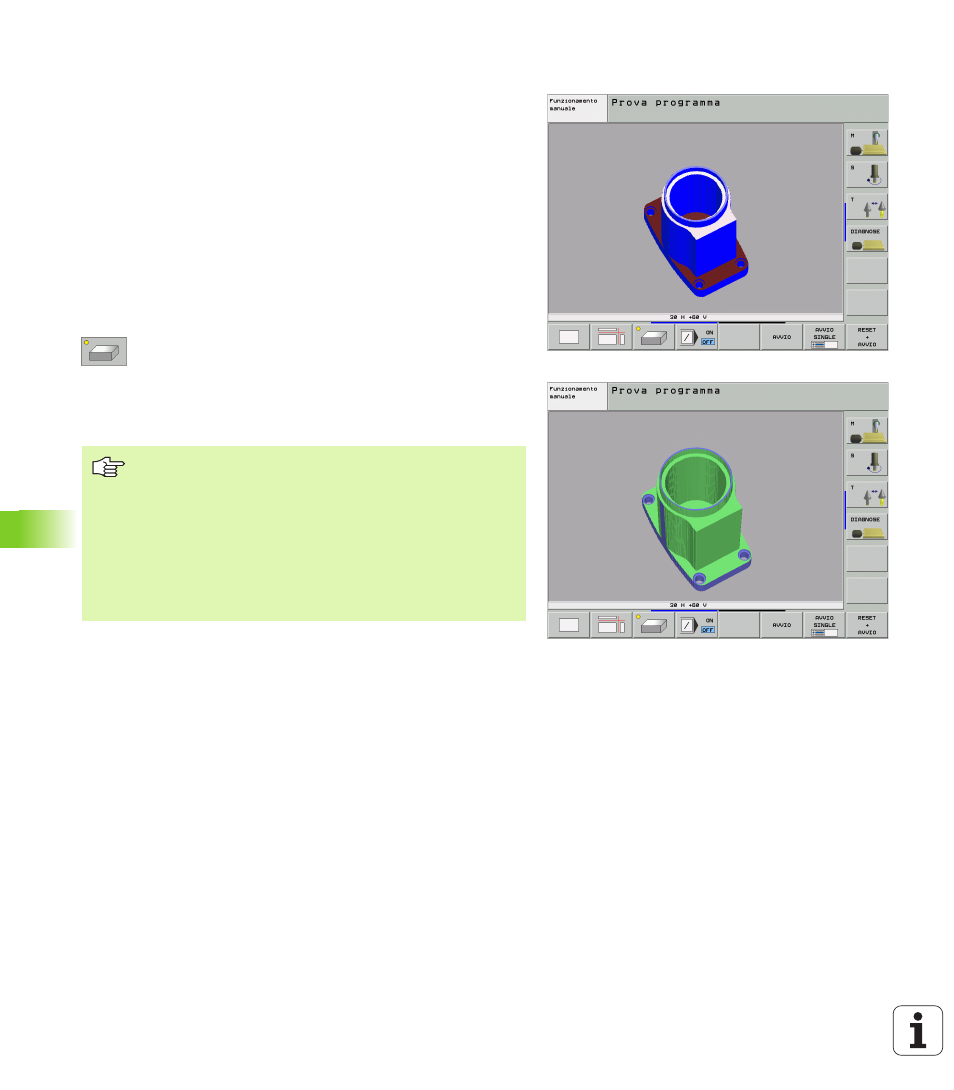

Nella rappresentazione 3D
In questa rappresentazione il TNC fornisce una simulazione
tridimensionale del pezzo. Se si dispone di un hardware adatto, il TNC
rappresenta nella grafica 3D ad alta risoluzione anche lavorazioni nel
piano di lavoro orientato e lavorazioni su più lati.
La rappresentazione 3D può essere ruotata tramite softkey intorno
all'asse verticale e inclinata intorno all’asse orizzontale. Se al TNC è
collegato un mouse, si può eseguire questa funzione anche tenendo
premuto il tasto destro del mouse.
I contorni del pezzo grezzo all'inizio della simulazione grafica possono
essere visualizzati quale cornice.
Nel modo operativo Test del programma sono disponibili funzioni per
l'ingrandimento di dettagli,vedere "Ingrandimento di dettagli", pag.
591.
8 Selezionare mediante softkey la rappresentazione 3D.
Premendo due volte il softkey si commuta nella
grafica 3D ad alta risoluzione. La commutazione è
possibile solo se la simulazione è già terminata. La
grafica ad alta risoluzione rappresenta anche
lavorazioni nel piano di lavoro orientato
La velocità della grafica 3D ad alta risoluzione dipende dalla
lunghezza tagliente (colonna LCUTS nella tabella utensili).
Se LCUTS è definito con 0 (impostazione base), la
simulazione esegue i calcoli con una lunghezza tagliente
infinita, e questo comporta un lungo tempo di calcolo. Se
non si desidera definire LCUTS, si può impostare il
parametro macchina 7312 su un valore tra 5 e 10. In
questo modo il TNC limita internamente la lunghezza
tagliente ad un valore calcolato da MP7312 moltiplicato
per il diametro utensile.
