530

10 Programmazione: Sottoprogrammi e ripetizione di blocchi di programma

1

0

.6 Esempi di pr

ogr

ammazione

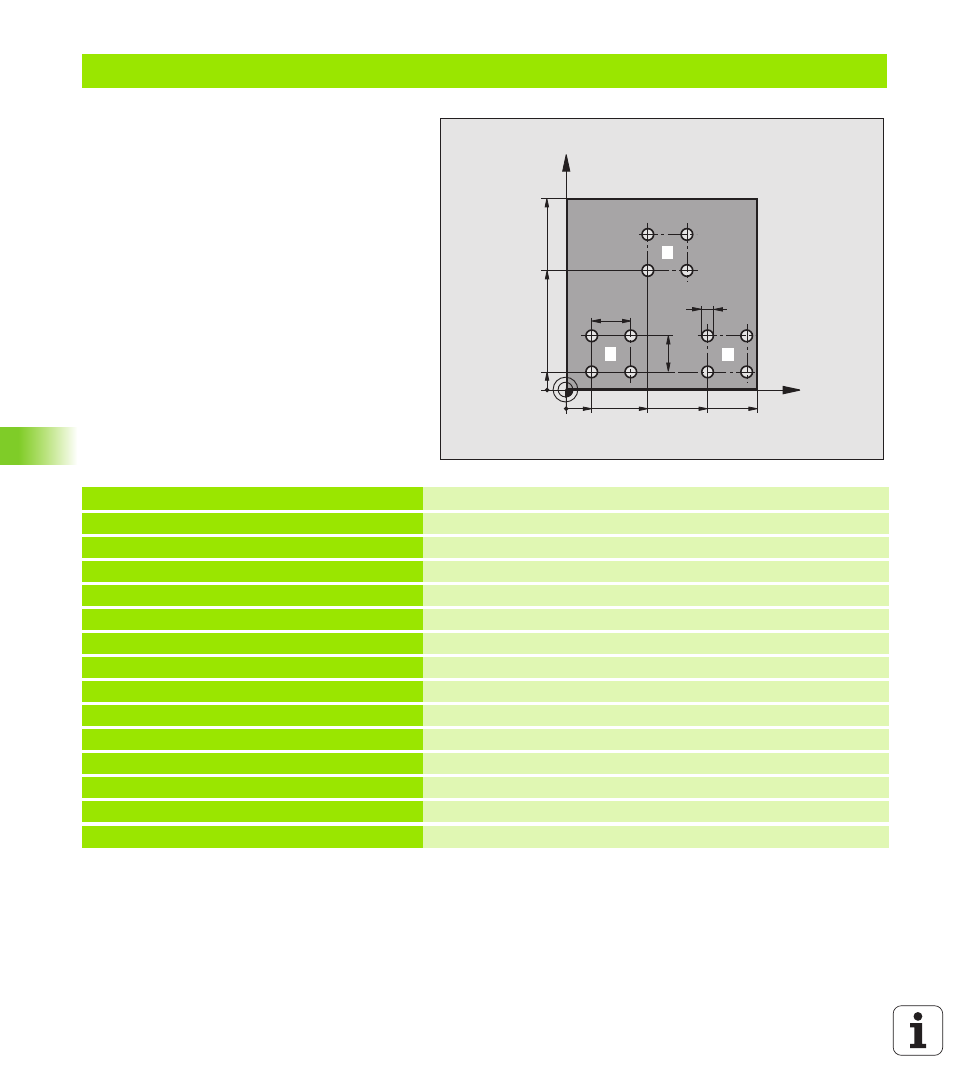

Esempio: Gruppi di fori

Esecuzione del programma

„

Posizionamento sui gruppi di fori nel programma
principale

„

Chiamata gruppo di fori (sottoprogramma 1)

„

Una sola programmazione del gruppo di fori nel

sottoprogramma 1

0 BEGIN PGM UP1 MM

1 BLK FORM 0.1 Z X+0 Y+0 Z-20

2 BLK FORM 0.2 X+100 Y+100 Z+0

3 TOOL DEF 1 L+0 R+2.5

Definizione utensile

4 TOOL CALL 1 Z S5000

Chiamata utensile

5 L Z+250 R0 FMAX

Disimpegno utensile

6 CYCL DEF 200 FORATURA

Definizione del ciclo "Foratura"

Q200=2

;DIST. DI SICUREZZA

Q201=-10

;PROFONDITÀ

Q206=250

;AVANZ. INCREMENTO

Q202=5

;PROF. ACCOSTAMENTO

Q210=0

;TEMPO DI SOSTA SOPRA

Q203=+0

;COOR. SUPERF.

Q204=10

;2. DIST. DI SICUREZZA

Q211=0.25

;TEMPO DI SOSTA SOTTO

X

Y

15

60

100

100

75

10

45

20

20

5

1

2

3
